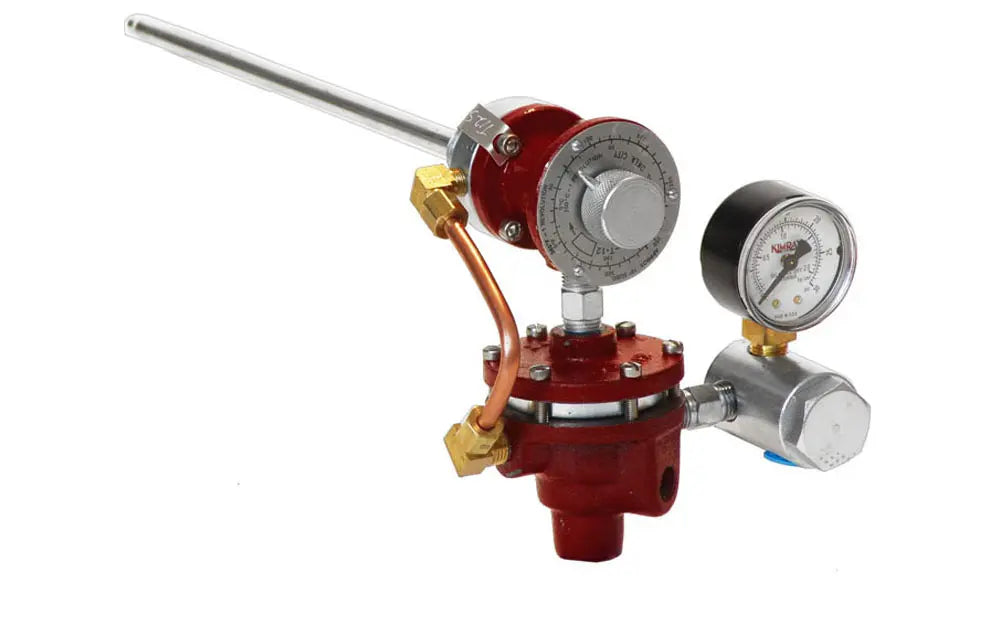

El T12DAS es un paquete de control de temperatura neumático on/off armado sobre el termostato modelo 12 (T12) con un piloto snap 3PS. Su salida se activa (snap on) al subir la temperatura, con ajuste entre -30 °F y 400 °F. Nuestra representada Kimray lo ofrece dentro de su línea de controladores de temperatura.
Aplicaciones
- Calentadores indirectos y directos
- Tratadores de emulsión
- Reboilers
- Generadores de vapor
- Intercambiadores de calor
- Persianas de aeroenfriadores y calentadores de baño de sal
Funcionamiento
La sonda del termostato detecta la temperatura del proceso y actúa sobre el piloto snap 3PS. En este paquete de acción directa, la salida del piloto se activa (snap on) cuando la temperatura sube y supera el punto de ajuste, con un rango de respuesta de 3 °F. Esa señal neumática on/off comanda la válvula de control, por ejemplo la válvula de combustible del quemador. Con una vaina separable (separable socket) el termostato puede retirarse sin despresurizar el recipiente.
Características
-
Acción snap – Salida on/off con un rango de respuesta de 3 °F.
-
Acción directa – La salida se activa (snap on) con el aumento de temperatura.
-
Paquete armado – Incluye termostato T12, piloto snap 3PS y conjuntos de diafragma del termostato y del piloto.
-
Vaina separable opcional – Eleva la presión de trabajo a 4000 psig y permite retirar el termostato sin despresurizar.
-
Opción sin emisiones – Puede alimentarse con aire comprimido o nitrógeno en lugar de gas natural, junto con una válvula de control de alta presión.
-
Mantenimiento – Kits de reparación disponibles.
Especificaciones
| Parámetro |
Valor |
| Modelo |
T12DAS (N.º de parte HAG) |
| Componentes |
Termostato T12, piloto snap 3PS y conjuntos de diafragma del termostato y del piloto |
| Acción |
Snap, directa |
| Rango de temperatura |
-30 °F a 400 °F (-34 °C a 204 °C) |
| Rango de respuesta |
3 °F (1,7 °C) |
| Presión de suministro |
5 a 30 psig (0,35 a 2,11 kg/cm²) |
| Presión máxima del elemento sensor |
500 psig (35,15 kg/cm²); 4000 psig (281,23 kg/cm²) con vaina separable |
| Conexión al proceso |
1/2" MNPT |
| Cuerpo |
Hierro dúctil fundido |
| Tipo de piloto |
Con venteo |
| Peso |
7 lb (3,2 kg) |
Documentación
Manual Kimray T12 snap HAG y HAU: Descargar PDF
