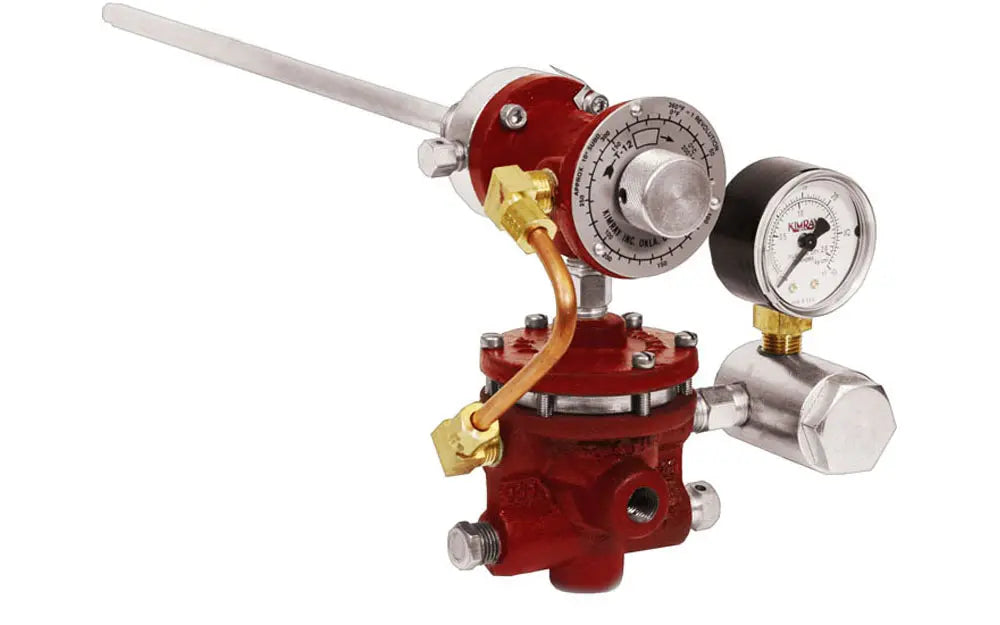

Controlador termostático HAU

SKU: HAU

El T12IAS es un paquete de control de temperatura neumático on/off armado sobre el termostato modelo 12 (T12) con un piloto snap 3PS. Su salida se corta (snap off) al subir la temperatura, con ajuste entre -30 °F y 400 °F. Nuestra representada Kimray lo ofrece dentro de su línea de controladores de temperatura.

Aplicaciones

  • Calentadores indirectos y directos
  • Tratadores de emulsión
  • Reboilers
  • Generadores de vapor
  • Intercambiadores de calor
  • Persianas de aeroenfriadores y calentadores de baño de sal

Funcionamiento

La sonda del termostato detecta la temperatura del proceso y actúa sobre el piloto snap 3PS. En este paquete de acción indirecta, la salida del piloto se corta (snap off) cuando la temperatura sube y supera el punto de ajuste, con un rango de respuesta de 3 °F. Esa señal neumática on/off comanda la válvula de control, por ejemplo la válvula de combustible del quemador. Con una vaina separable (separable socket) el termostato puede retirarse sin despresurizar el recipiente.

Características

  • Acción snap – Salida on/off con un rango de respuesta de 3 °F.
  • Acción indirecta – La salida se corta (snap off) con el aumento de temperatura.
  • Paquete armado – Incluye termostato T12, piloto snap 3PS, filtro F30 de 1/4" y conjuntos de diafragma del termostato y del piloto.
  • Vaina separable opcional – Eleva la presión de trabajo a 4000 psig y permite retirar el termostato sin despresurizar.
  • Opción sin emisiones – Puede alimentarse con aire comprimido o nitrógeno en lugar de gas natural, junto con una válvula de control de alta presión.
  • Mantenimiento – Kits de reparación disponibles.

Especificaciones

Parámetro Valor
Modelo T12IAS (N.º de parte HAU)
Componentes Termostato T12, piloto snap 3PS, filtro F30 de 1/4" y conjuntos de diafragma del termostato y del piloto
Acción Snap, indirecta
Rango de temperatura -30 °F a 400 °F (-34 °C a 204 °C)
Rango de respuesta 3 °F (1,7 °C)
Presión de suministro 5 a 30 psig (0,35 a 2,11 kg/cm²)
Presión máxima del elemento sensor 500 psig (35,15 kg/cm²); 4000 psig (281,23 kg/cm²) con vaina separable
Conexión al proceso 1/2" MNPT
Cuerpo Hierro dúctil fundido
Tipo de piloto Con venteo
Peso 8 lb (3,6 kg)

Documentación

Manual Kimray T12 snap HAG y HAU: Descargar PDF
