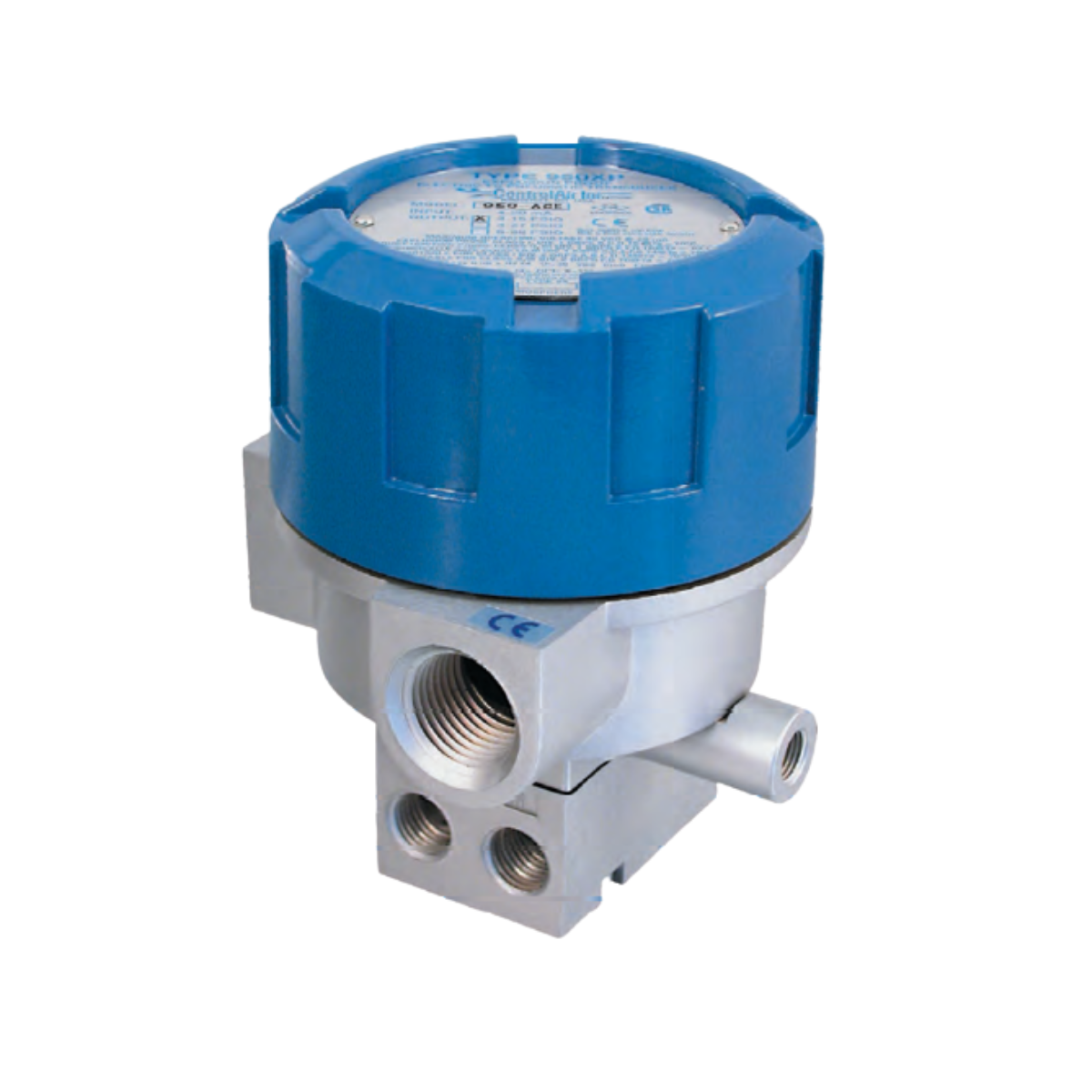

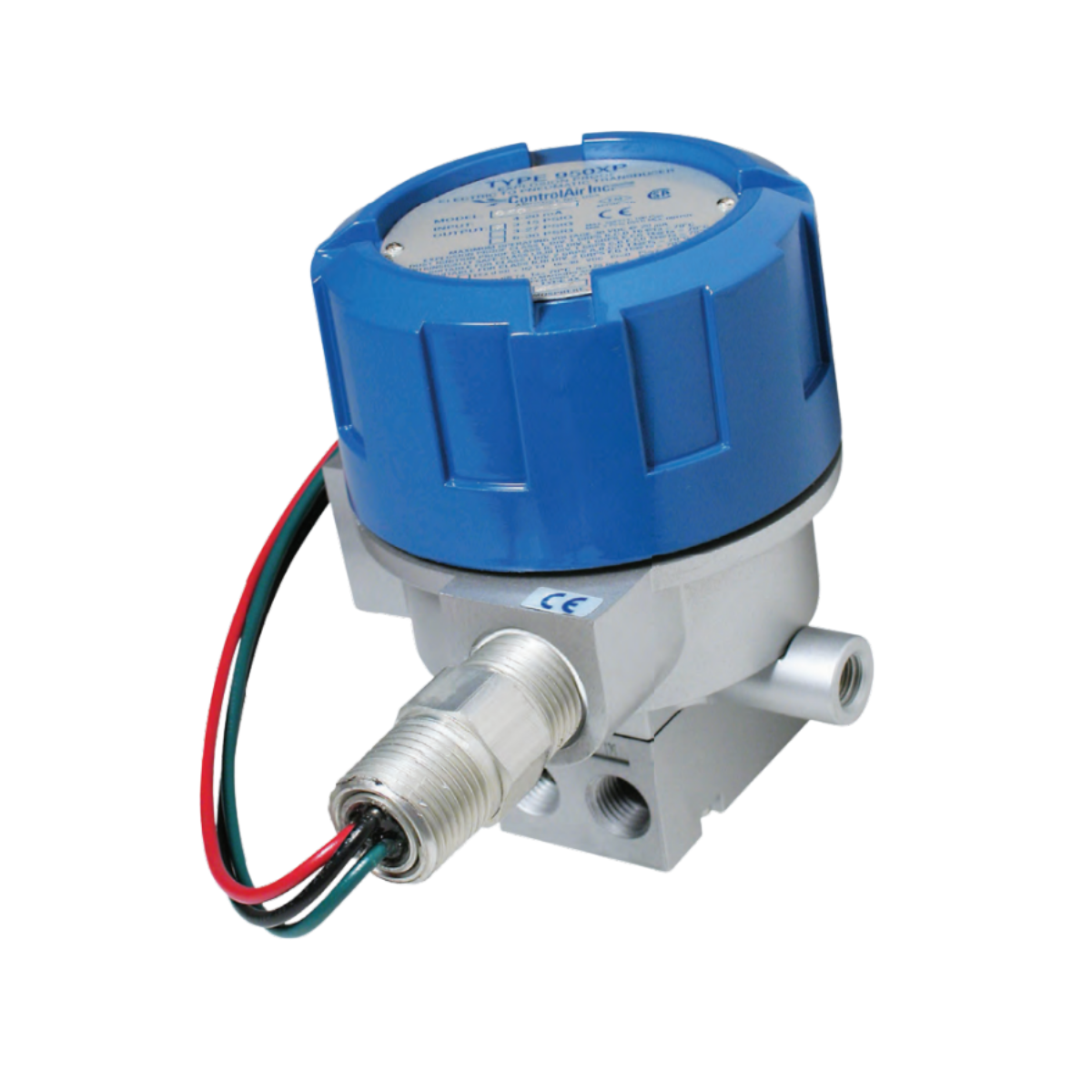

El transductor I/P antiexplosivo ControlAir Type 950XP convierte una señal de corriente (4-20 mA) en una salida neumática directamente proporcional, mediante un sistema de control por retroalimentación de presión en lazo cerrado que garantiza una salida de aire estable y de alta precisión para el accionamiento de válvulas.

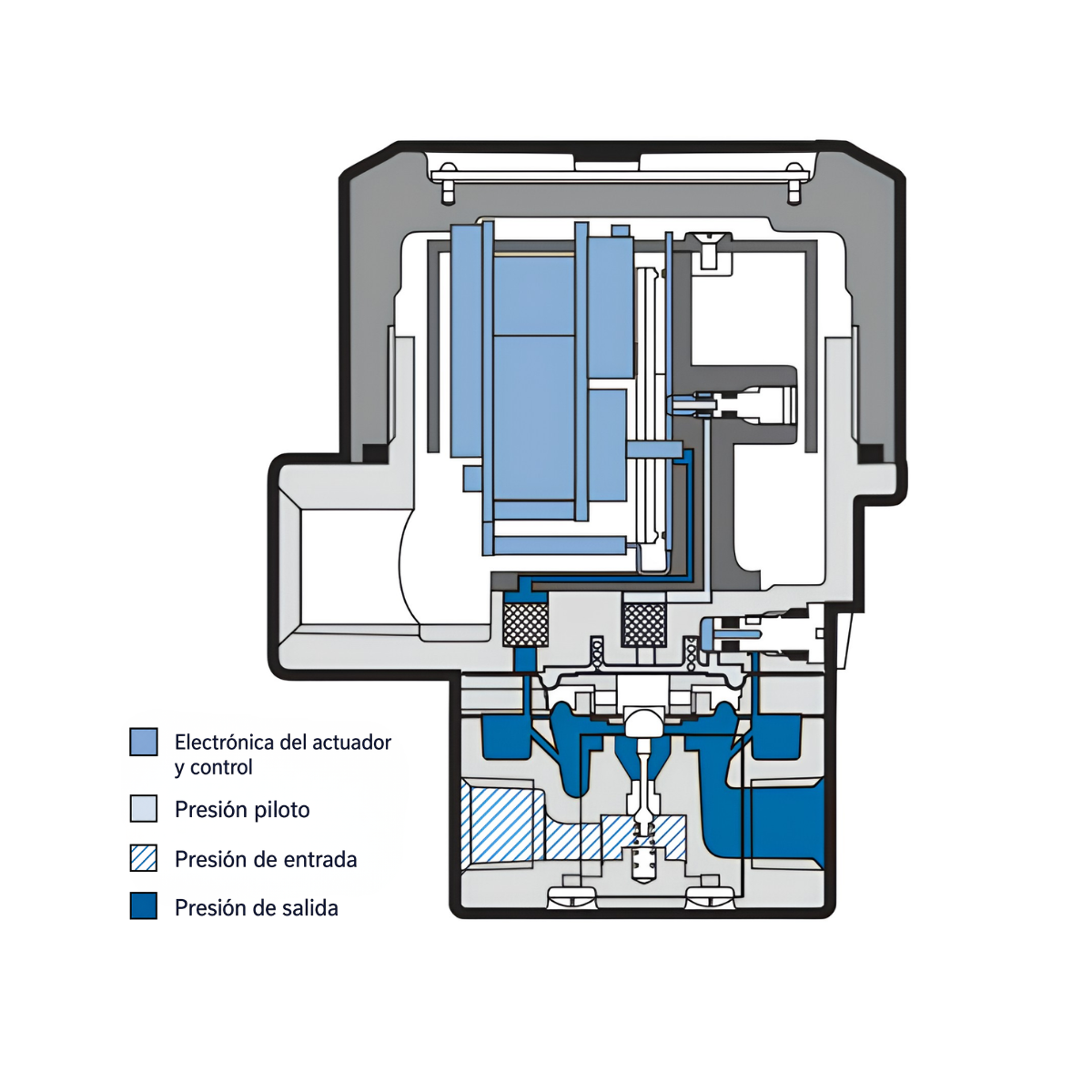

El 950XP utiliza una tobera para controlar la presión piloto de un booster de volumen integral. La presión de salida resultante es medida por un sensor de presión, que envía una señal de realimentación al circuito de control. Este circuito compara la señal con la señal de entrada y se autocorrige según sea necesario, minimizando los efectos de la vibración, la posición, la temperatura y la presión de suministro.
| Parámetro | Valor |
| Entrada | 4-20 mA |
| Salidas | 3-15 psig (0.20-1.00 bar) · 3-27 psig (0.20-1.80 bar) · 6-30 psig (0.40-2.00 bar) · 0-33 psig (0-2.2 bar) |
| Consumo de aire | 3.0 scfh (1.5 Nl/min) en punto medio (x1.29 para gas natural) |
| Capacidad de flujo | 4.5 scfm (127 Nl/min) a 25 psig · 12.0 scfm (340 Nl/min) a 100 psig de suministro |
| Presión de suministro | Hasta 100 psig (3-15/3-27/6-30) · Hasta 70 psig (0-33); mínimo 5 psig sobre la salida máxima |
| Temperatura de operación | -40°C a +70°C (-40°F a +158°F) |
| Temperatura de almacenamiento | -40°C a +93°C (-40°F a +200°F) |
| Precisión | ±0.10% del span (±0.25% con salida seleccionable en campo) |
| Carcasa | NEMA 4X (IP65), aluminio tratado con pintura epoxi |
| Clasificación eléctrica | Antiexplosivo e intrínsecamente seguro (FM/CSA estándar; ATEX opcional con opción K) |
| Conexiones | Neumática 1/4" NPT · Eléctrica 1/2" NPT (M20x1.5 con opción ATEX) |
| Peso | 1.8 lb (0.82 kg) · 2.3 lb (1.1 kg) con opción (E) |
| Montaje | Directo, en pared, panel o caño de 2" (kit opcional para 1.5" o 2") |
