El actuador eléctrico Kimray acciona válvulas de control en operaciones upstream de oil & gas mediante señal eléctrica, reemplazando el actuador neumático convencional. Elimina el uso de gas natural como señal de control y habilita el monitoreo remoto del proceso vía MODBUS.
El actuador recibe una señal de entrada (analógica 4-20mA, discreta 8-30V o MODBUS) desde un controlador de proceso o piloto eléctrico. Con esa señal genera el torque necesario para accionar la válvula a la posición requerida, a una velocidad de hasta 1/2" por segundo. La calibración se realiza desde la pantalla OLED del equipo, sin laptop ni software externo. Ante corte de tensión, la batería de respaldo lleva la válvula a su posición de falla configurada.

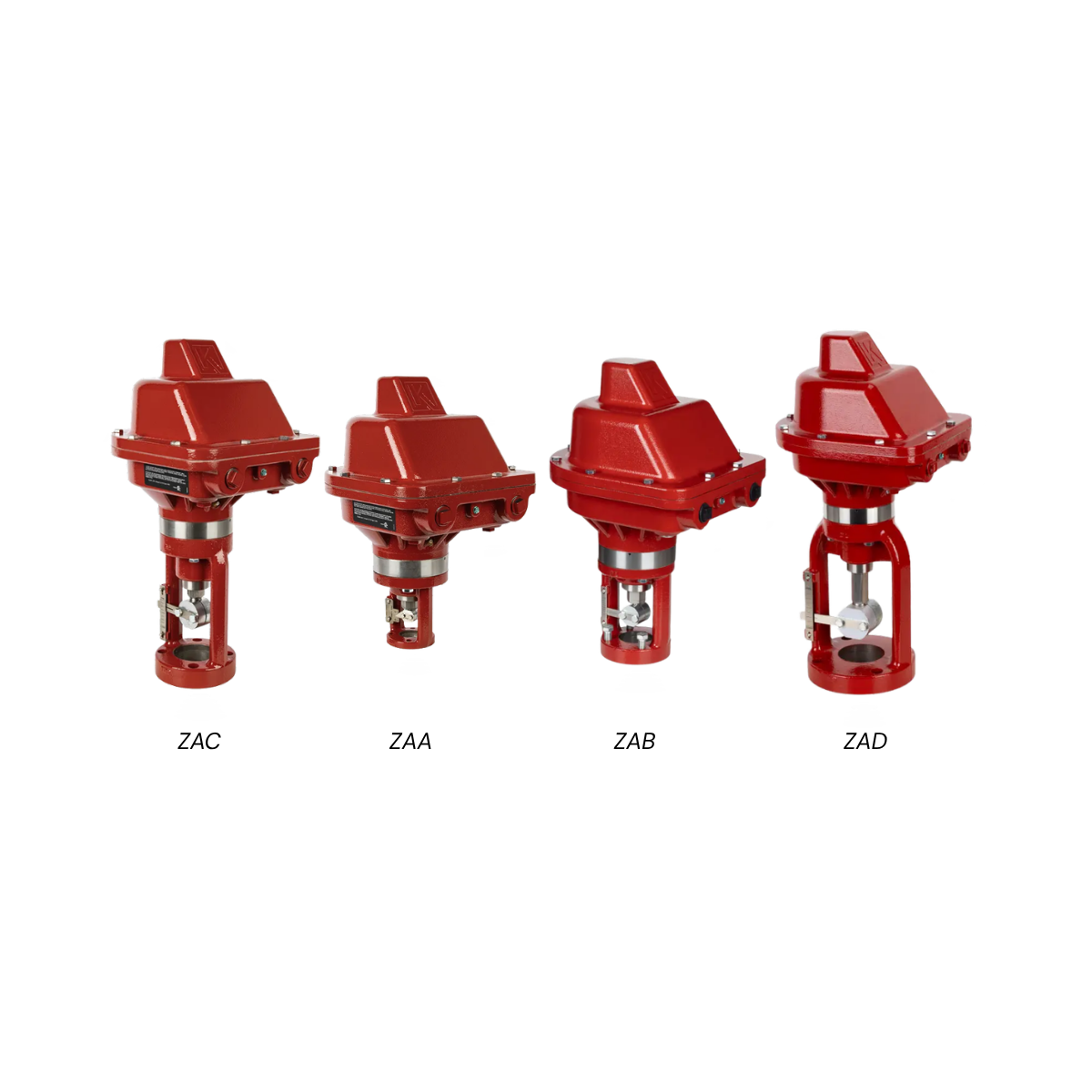

Existen cuatro modelos según el tamaño de conexión del cuerpo de la válvula. La electrónica, el funcionamiento y las especificaciones son idénticos en todos los modelos. Lo que varía entre modelos es el yugo, el vástago y el bloque de acople.
| Modelo | Tamaño de válvula | Diámetro yugo (A) | Largo vástago (B) |
|---|---|---|---|
| ZAA | 1" | Ø 2 15/16" | 4 1/2" |
| ZAB | 2" | Ø 4 1/8" | 5 3/4" |
| ZAC | 3" – 4" | Ø 5 1/8" | 9 3/16" |
| ZAD | 6", 8", 10" | Ø 10 5/8" | 7" |
| Parámetro | Valor |
|---|---|
| Operación | Eléctrica |
| Alimentación (Voltage IN) | 12–24 VDC (línea o panel solar) |
| Temperatura de operación | -40°C a 60°C (-40°F a 140°F) |
| Entrada analógica | 4-20 mA (aislada) |
| Entradas discretas | D1+/- · D2+/- (8–30 VDC) |
| Salida analógica (feedback) | 4-20 mA (aislada, opcional) |
| Comunicación | MODBUS RTU RS-485 |
| Velocidad de accionamiento | Hasta 1/2" por segundo (250 RPM default) |
| Torque continuo | 1500 lbf |
| Torque máximo | 3200 lbf |
| Batería de respaldo | Sí, incluida |
| Certificación | CSA y ATEX, apto para áreas clasificadas |
