Válvula esclusa de acción inversa CS-R

SKU: CS-R

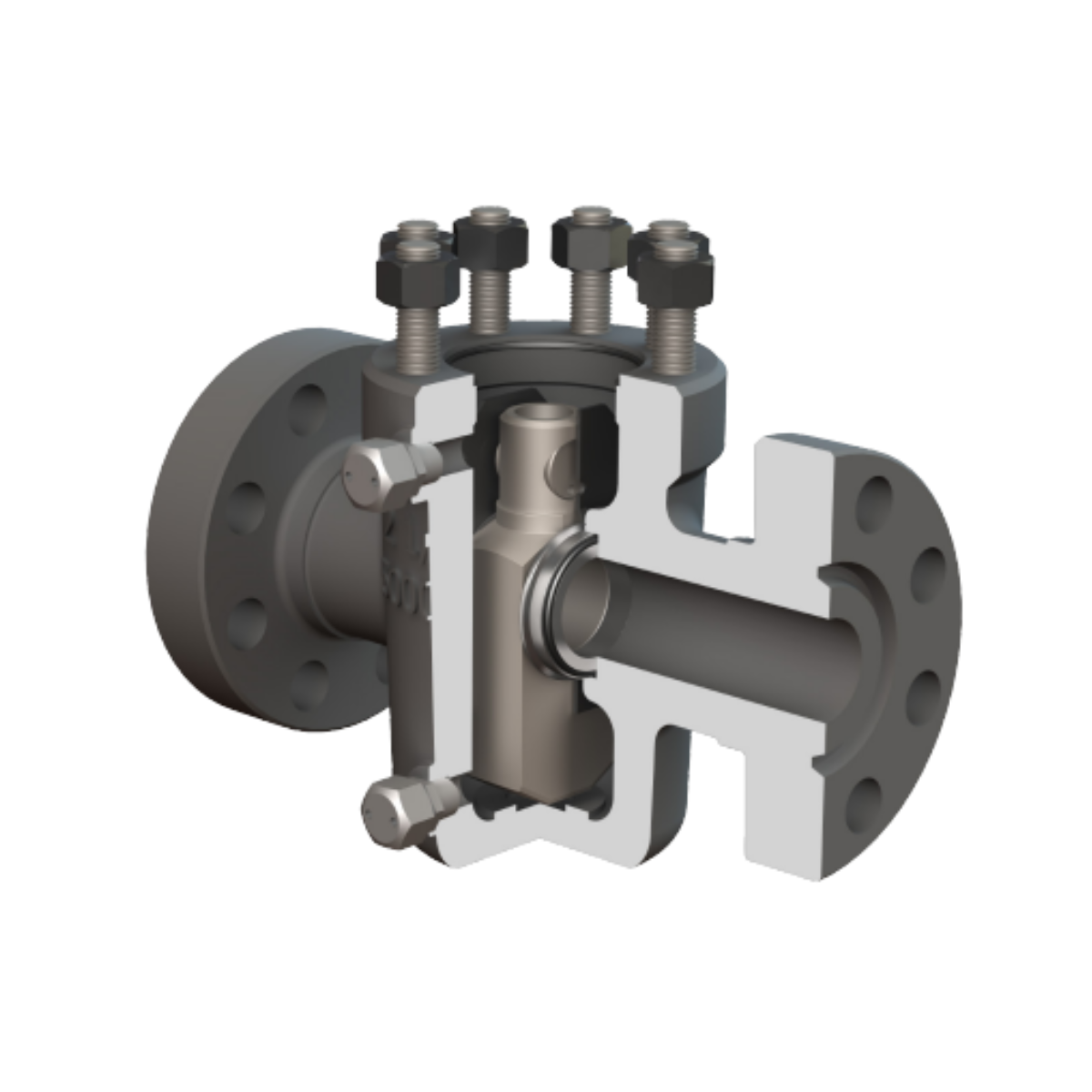

La válvula de seguridad superficial Omni Valve - modelo CS-R: es una válvula esclusa de acción inversa con cuerpo de fundición, diseñada para cabezales de pozo de petróleo y gas, manifolds u otros servicios críticos, con presiones de operación de 2,000 a 5,000 psi. Opera junto a un actuador neumático, hidráulico o eléctrico.

El Modelo CS-R presenta un diseño de asiento flotante de una sola pieza con sellos O-ring, que garantiza una excelente integridad de sello incluso a presiones de orificio extremadamente bajas, y permite la variación del material de sello según las características del medio de proceso.

Aplicaciones

  • Válvula de seguridad superficial (SSV) en cabezales de pozo
  • Manifolds de producción de petróleo y gas
  • Instalaciones terrestres y costa afuera
  • Servicio de baja y media presión (hasta 5,000 psi)
  • Servicio estándar y servicio arenoso (Sandy Service)

Características

  • Compuerta de acción inversa – Conducto en la parte superior de la compuerta. Válvula abierta con compuerta en posición descendente.
  • Cierre automático fail-safe – Ante pérdida de presión de control, la válvula cierra automáticamente, asistida por el resorte del conjunto actuador/bonete.
  • Asiento flotante de una sola pieza con O-rings – Excelente sellado incluso a muy baja presión. Permite variación del material de sello según el medio de proceso.
  • Monogramado API 6A – 21ª Edición.
  • Certificado API 6AV1 – Clase I (Servicio Estándar) y Clase II (Servicio Arenoso).
  • Certificación SSV – Para uso en aguas costeras federales (configuración PR-2F).
  • Compatibilidad – Actuadores Omni HX, HXN, HWX, HDX (hidráulicos) y DX (neumático de diafragma), o de otros fabricantes.

Especificaciones – Tamaños Disponibles

Diámetro de orificio Presión (psi) Anillo API PSL disponible
2 1/16" 2,000 R23 PSL-1, 2
2 1/16" 3,000 – 5,000 R24 PSL-1, 2, 3, 3G
2 9/16" 2,000 R26 PSL-1, 2
2 9/16" 3,000 – 5,000 R27 PSL-1, 2, 3, 3G
3 1/8" 2,000 – 3,000 R31 PSL-1, 2
3 1/8" 5,000 R35 PSL-1, 2, 3, 3G
4 1/16" 2,000 – 3,000 R37 PSL-1, 2
4 1/16" 5,000 R39 PSL-1, 2, 3, 3G
5 1/8" 2,000 – 3,000 R41 PSL-1, 2
5 1/8" 5,000 R44 PSL-1, 2
7 1/8" 2,000 – 3,000 R45 PSL-1, 2
7 1/8" 5,000 R46 PSL-1, 2

Clases de Material API 6A

Clase Servicio Guarnición Nivel corrosivo Temp. API
AA General Estándar No corrosivo L a X
BB General Guarnición SS Ligeramente corrosivo L a X
CC General SS completo Moderadamente corrosivo P a X
DD Ácido (NACE) Estándar H₂S L a X
EE-0,5 / EE-1,5 / EE Ácido (NACE) Guarnición SS H₂S moderado – alto L a X
FF-0,5 / FF-1,5 / FF Ácido (NACE) SS completo H₂S altamente corrosivo P a X
