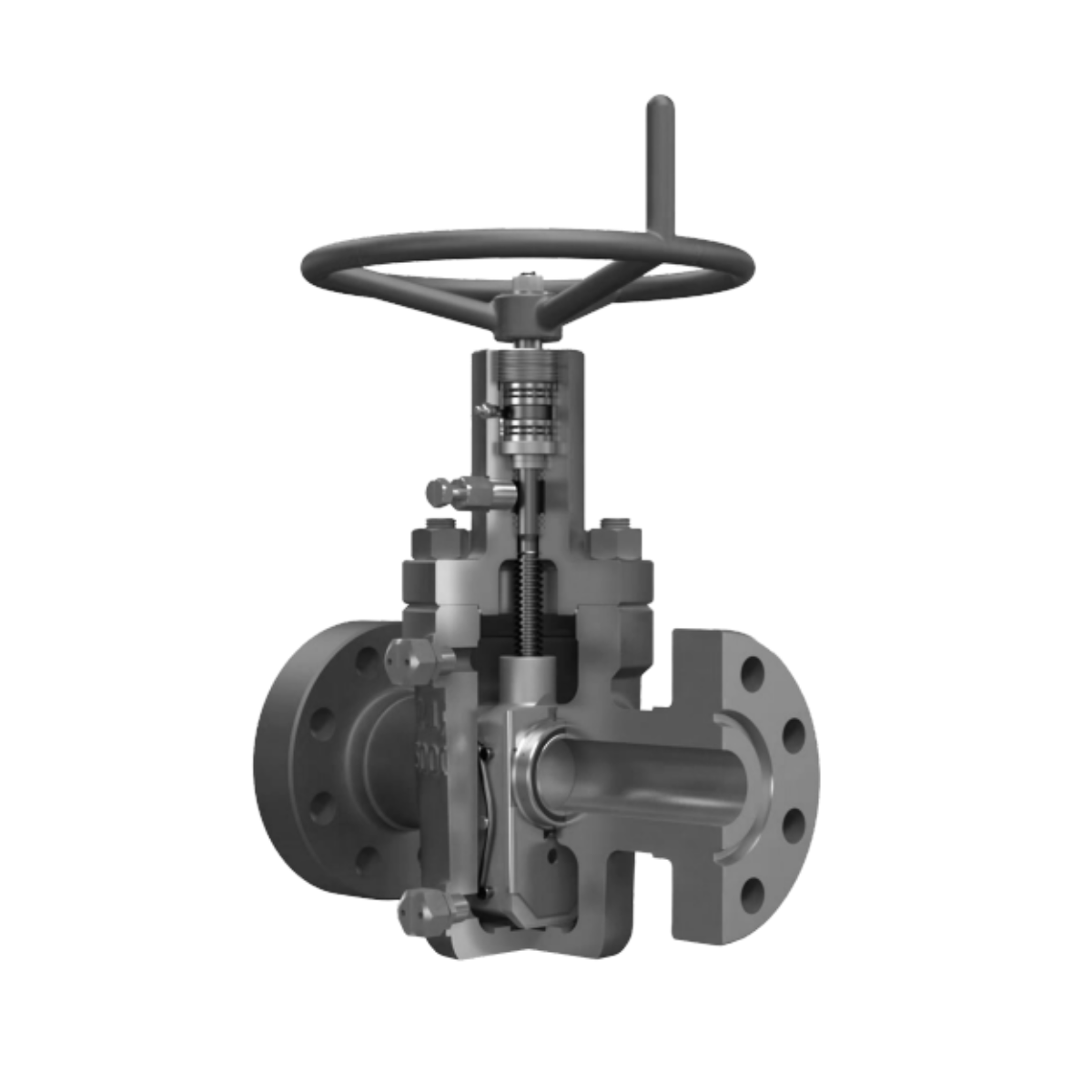

La válvula esclusa expansible Omni Valve - modelo CX, con cuerpo de fundición, está diseñada para cabezales de pozo de petróleo y gas u otros servicios críticos de producción, distribución y almacenamiento de energía, con presiones de operación de 2,000 a 5,000 psi. Fabricada conforme a los requisitos de la norma API 6A 21ª Edición.
Aplicaciones
- Cabezales de pozo de petróleo y gas (wellhead)
- Sistemas de producción, distribución y almacenamiento de energía
- Aislamiento y seguridad superficial
- Aplicaciones críticas de baja y media presión (hasta 5,000 psi)
Características
-
Compuerta expansible reemplazable en campo – Sello mecánico hermético independiente de la presión de línea. Garantiza integridad de sello tanto a alta como a baja presión.
-
Empaquetadura de vástago tipo chevron – Reemplazable y re-energizable mediante inyección entre las pilas de empaquetadura. Grafito para alta temperatura.
-
Amplio rango de temperatura – Clasificaciones API 6A de L (-50°F / -46°C) a Y (650°F / 343°C). Presión de trabajo reducida en clasificaciones X e Y según Anexo G de API 6A.
-
Protección contra la corrosión – Entregada con grasa de relleno de cuerpo adecuada para su clase de material y temperatura.
-
Operación manual – Por volante de mano (handwheel).
-
Monogramado API 6A – 21ª Edición. Fabricado según especificaciones exactas del cliente.
Especificaciones
| Parámetro |
Valor |
| Rango de presión |
2,000 – 5,000 psi |
| Norma de fabricación |
API 6A – 21ª Edición |
| Clasificaciones de temperatura |
L (-50°F / -46°C) a Y (650°F / 343°C) |
| Tipo de compuerta |
Expansible – reemplazable en campo |
| Empaquetadura de vástago |
Tipo chevron, reemplazable e inyectable |
| Operación |
Manual (volante de mano) |
| Cuerpo |
Fundición |
