Válvula esclusa de acción inversa FS-R

SKU: FS-R

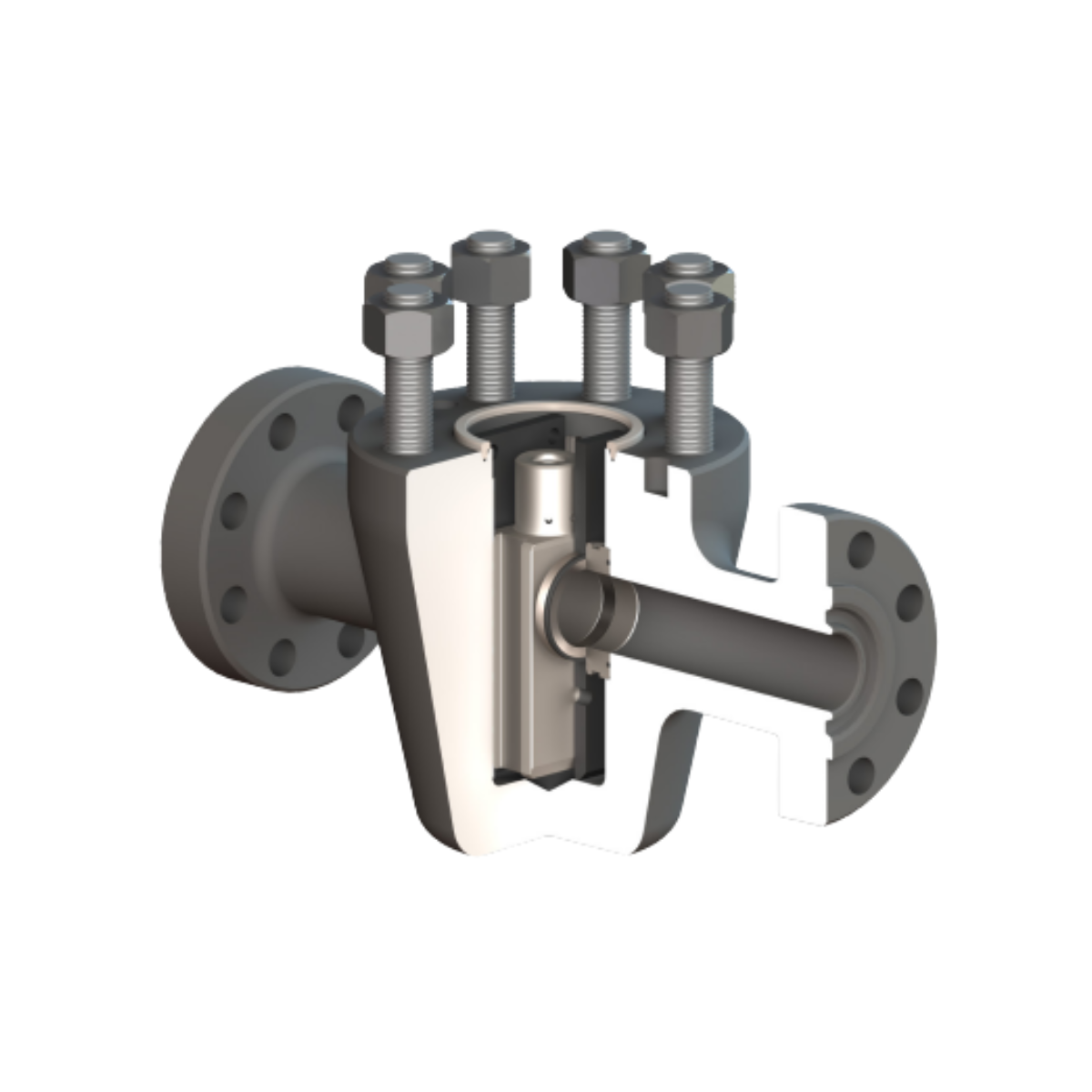

La válvula de seguridad superficial Omni Valve - modelo FS-R: es una válvula esclusa de acción inversa con cuerpo forjado, diseñada para cabezales de pozo de petróleo y gas, manifolds u otros servicios críticos. Disponible tanto para baja presión (3,000 / 5,000 psi) como para alta presión (10,000 / 15,000 psi), opera junto a un actuador neumático, hidráulico o eléctrico.

Aplicaciones

  • Válvula de seguridad superficial (SSV) en cabezales de pozo
  • Manifolds de producción de petróleo y gas
  • Instalaciones terrestres y costa afuera
  • Servicios de alta presión crítica (hasta 15,000 psi)
  • Servicio estándar y servicio arenoso (Sandy Service)

Características

  • Compuerta de acción inversa – Conducto en la parte superior de la compuerta. Válvula abierta con compuerta en posición descendente.
  • Cierre automático fail-safe – Ante pérdida de presión de control, la válvula cierra automáticamente, asistida por el resorte del conjunto actuador/bonete.
  • Diseño de asiento de dos piezas – Sistema asiento + buje con variedad de diseños y materiales de sello. Ideal para servicio crítico de alta presión.
  • Monogramado API 6A – 21ª Edición.
  • Certificado API 6AV1 – Clase I (Servicio Estándar) y Clase II (Servicio Arenoso).
  • Certificación SSV – Para uso en aguas costeras federales (configuración PR-2F).
  • Compatibilidad – Actuadores Omni HX, HXN, HWX, HDX (hidráulicos) y DX (neumático de diafragma), o de otros fabricantes.

Especificaciones – Tamaños Baja Presión

Diámetro de orificio Presión (psi) Anillo API PSL disponible
2 1/16" 2,000 R23 PSL-1, 2
2 1/16" 3,000 – 5,000 R24 PSL-1, 2, 3, 3G
2 9/16" 2,000 R26 PSL-1, 2
2 9/16" 3,000 – 5,000 R27 PSL-1, 2, 3, 3G
3 1/8" 2,000 – 3,000 R31 PSL-1, 2
3 1/8" 5,000 R35 PSL-1, 2, 3, 3G
4 1/16" 2,000 – 3,000 R37 PSL-1, 2
4 1/16" 5,000 R39 PSL-1, 2, 3, 3G
5 1/8" 2,000 – 3,000 R41 PSL-1, 2
5 1/8" 5,000 R44 PSL-1, 2
7 1/8" 2,000 – 3,000 R45 PSL-1, 2
7 1/8" 5,000 R46 PSL-1, 2

Especificaciones – Tamaños Alta Presión

Diámetro de orificio Presión (psi) Anillo API PSL disponible
1 13/16" 10,000 / 15,000 BX151 PSL-2, 3, 3G / PSL-3, 3G
2 1/16" 10,000 / 15,000 BX152 PSL-2, 3, 3G / PSL-3, 3G
2 9/16" 10,000 / 15,000 BX153 PSL-2, 3, 3G / PSL-3, 3G
3 1/16" 10,000 / 15,000 BX154 PSL-2, 3, 3G / PSL-3, 3G
4 1/16" 10,000 BX155 PSL-2, 3, 3G

Clases de Material API 6A

Clase Servicio Guarnición Nivel corrosivo Temp. API
AA General Estándar No corrosivo L a X
BB General Guarnición SS Ligeramente corrosivo L a X
CC General SS completo Moderadamente corrosivo P a X
DD Ácido (NACE) Estándar H₂S L a X
EE-0,5 / EE-1,5 / EE Ácido (NACE) Guarnición SS H₂S moderado – alto L a X
FF-0,5 / FF-1,5 / FF Ácido (NACE) SS completo H₂S altamente corrosivo P a X
