Sistema HIPPS – Modelo CS-R con Actuador HXS y Sistema Sigma

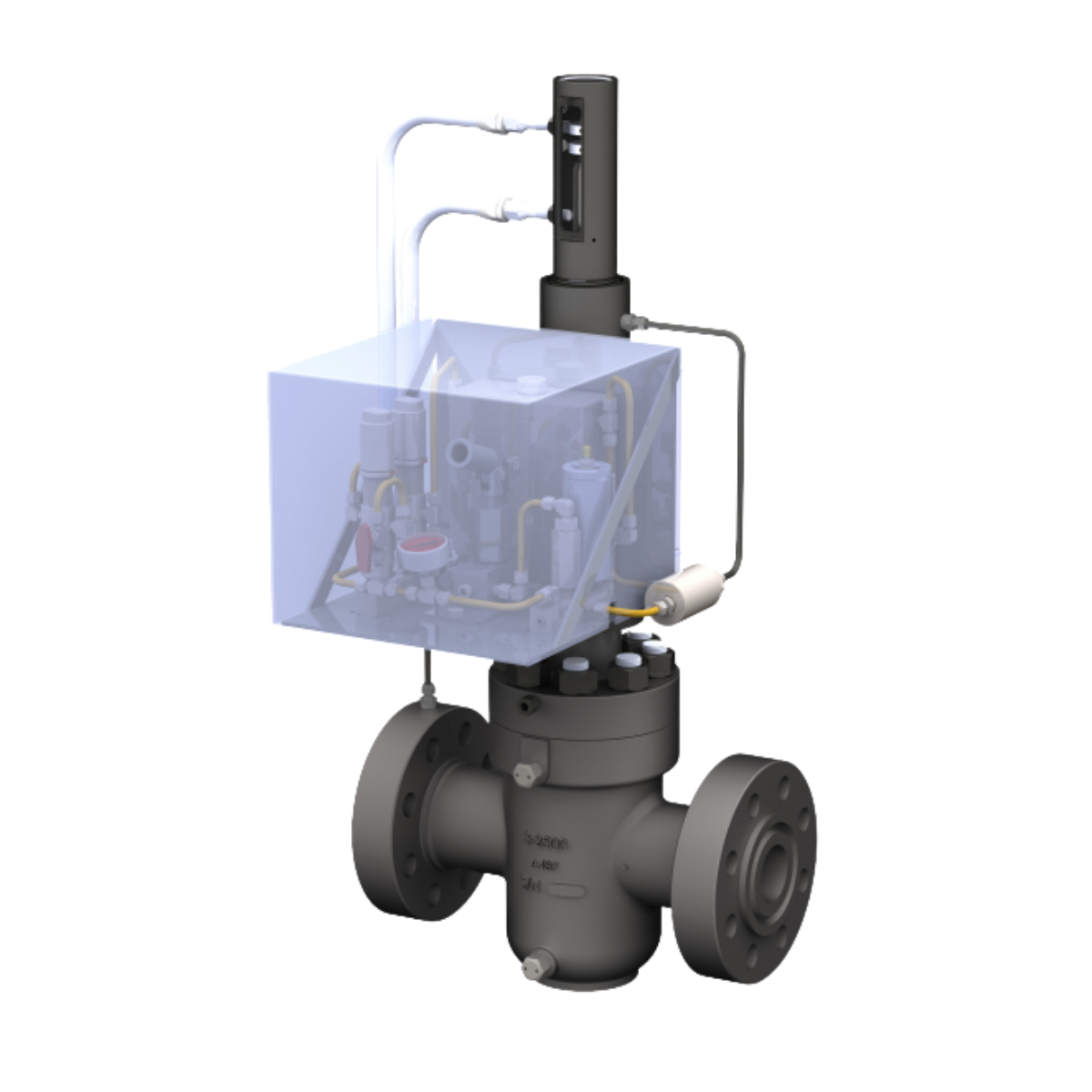

El sistema HIPPS de Omni Valve integra la válvula esclusa de acción inversa modelo CS-R (3" Clase 2500 RTJ), el actuador hidráulico modelo HXS y el sistema de control hidráulico autónomo Sigma, conformando una solución técnicamente sólida y económicamente competitiva para aplicaciones de alta integridad de protección de presión (HIPPS).

Los sistemas HIPPS están diseñados para prevenir la sobrepresurización de plantas o sistemas de procesamiento, cerrando automáticamente la fuente del exceso de presión. Este conjunto actúa como elemento final de seguridad, reemplazando soluciones más costosas y complejas en aplicaciones HIPPS estándar.

Aplicaciones

• Sistemas de alta integridad de protección de presión (HIPPS)
• Cabezales de pozo de petróleo y gas
• Manifolds en superficie
• Instalaciones terrestres y costa afuera
• Ubicaciones remotas sin fuente hidráulica externa

Válvula Modelo CS-R

• Compuerta de acción inversa – Conducto en la parte superior de la compuerta. Válvula abierta con compuerta en posición descendente.
• Cierre automático fail-safe – Ante pérdida de presión de control, la válvula cierra automáticamente, asistida por el resorte del conjunto actuador/bonete.
• Orificio de paso completo – Flujo sin turbulencias y paso libre para herramientas de intervención de pozo.
• Diseño de asiento slip-fit – Interfaz con insertos y o-rings. Asiento metal-metal disponible para alta temperatura.
• Conforme a NACE MR0175 – Accesorios de engrase y tornillería expuesta.

Sistema de Control Sigma / Actuador HXS

• Unidad autónoma – Reservorio de 2 galones en acero inoxidable 316.
• Acumulador hidráulico – Previene fluctuaciones de presión por cambios de temperatura.
• Bomba de mano a 5,000 psi – Etapa simple, accionamiento manual.
• Sensores de presión alta/baja – Montaje horizontal o vertical.
• Válvula de retención redundante – Previene pérdida de presión no deseada.
• Válvula de bola ESD de ¼ de vuelta – Cierre manual incluido.
• Instalación con un solo técnico – Placa de montaje rígida con huella compacta.
• Ideal para ubicaciones remotas – Sin necesidad de fuente hidráulica externa.

Especificaciones del Sistema

Materiales de Construcción – Válvula CS-R

Documentación

• Brochure HIPPS Gate Valve – Omni Valve
