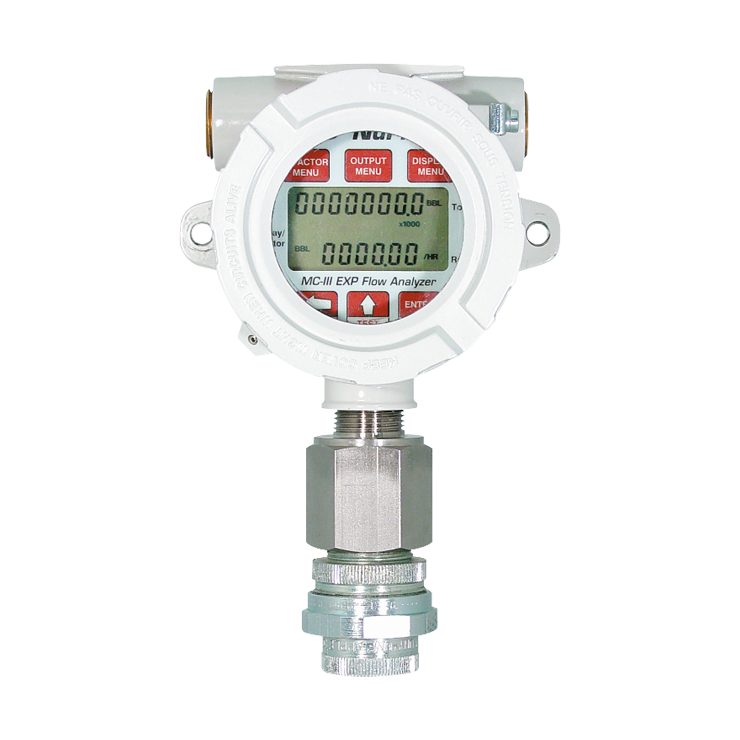

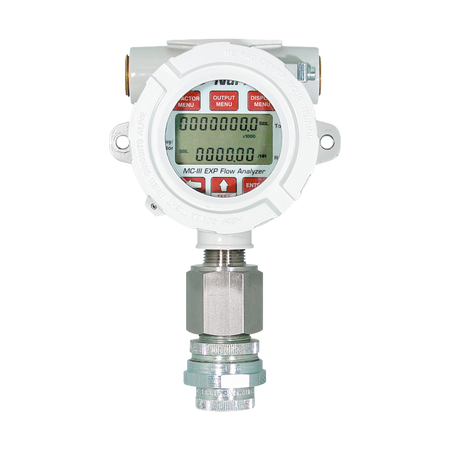

El NUFLO MC-III es un totalizador y transmisor de caudal que indica local o remotamente el volumen acumulado y el caudal instantáneo.
También funciona como interfaz para transferir información histórica o en tiempo real a sistemas SCADA y de automatización mediante comunicación analógica o serie digital.
Está optimizado para medidores de turbina de líquidos y gases, aunque también admite cualquier dispositivo que genere una onda senoidal, un pulso o un contacto seco. Nuestra representada Sensia lo ofrece dentro de su línea NUFLO de electrónica para medidores de turbina.
El MC-III recibe la señal del medidor de turbina y permite configurar la sensibilidad y el corte de baja frecuencia. Además, detecta el cruce por cero de la onda senoidal.
El microprocesador cuenta los pulsos y aplica el factor de calibración para convertirlos en unidades de volumen.
Para líquidos, el usuario carga el factor de calibración del medidor y selecciona las unidades correspondientes. En aplicaciones de gas, también ingresa los valores de presión, temperatura y el factor de supercompresibilidad mediante el software de configuración. Con estos datos, el equipo calcula el volumen corregido.
El instrumento calcula automáticamente su propio divisor. La curva de calibración puede configurarse con hasta 12 puntos de linealización para aplicar, en cada momento, el factor correspondiente al caudal real.
La configuración se realiza desde el teclado frontal de seis botones o mediante el software para PC, incluido sin cargo y equipado con un asistente paso a paso.
| Parámetro | Especificación |
|---|---|
| Tipo | Totalizador y transmisor de caudal para medidores de turbina de líquidos y gases |
| Versiones | MC-III EXP antiexplosiva, MC-III WP resistente a la intemperie y MC-III PM para montaje en tablero en formato 1/4 DIN (3,62 × 3,62 in) |
| Pantalla de total | 8 dígitos |
| Pantalla de caudal | 6 dígitos con caracteres de 11 segmentos |
| Altura de los caracteres | 0,3 in |
| Unidades de total | bbl, galUS, L, m³, ft³, ft³ estándar y unidades definidas por el usuario. Todas disponibles también en múltiplos de 1.000 |
| Unidades de caudal | Cualquiera de las unidades de total por día, hora, minuto o segundo |
| Frecuencia de entrada | De 0 a 3500 Hz |
| Sensibilidad de entrada | Ajustable de 20 a 40 mV pico a pico, con corte de baja frecuencia configurable |
| Entrada de pulso | Ópticamente aislada, de 3 a 30 VDC y de 0 a 3500 Hz |
| Entrada de reinicio remoto | Ópticamente aislada, de 3 a 30 VDC |
| Linealización | De 1 a 12 puntos |
| Salida analógica | 4–20 mA a dos hilos, alimentada por lazo, con resolución de 16 bits, exactitud del 0,1 % del fondo de escala a 25 °C y deriva de 50 ppm/°C. Alimentación de lazo de 8 a 30 VDC. No puede utilizarse simultáneamente con la salida Amp & Square |
| Salida de pulso | Relé de estado sólido de 60 mA como máximo. Duración del pulso y factor de escala configurables. Escalable según la unidad de volumen mostrada |
| Salida Amp & Square | Transistor de drenador abierto, 50 mA a 30 VDC. Réplica individual de los pulsos de entrada, sin latencia. No puede utilizarse simultáneamente con la salida analógica |
| Comunicaciones | Un puerto RS-485 compatible con Modbus RTU y Enron Modbus. Velocidades de 300, 600, 1200, 2400, 4800, 9600, 19.200, 38.400, 57.600 y hasta 115,2 kbaud. Dirección de esclavo de 16 bits. Adaptador externo USB o RS-485 opcional |
| Registro de históricos | 384 registros diarios, 768 horarios y 345 registros de eventos. Descarga completa mediante Modbus en menos de un minuto. Exportación en formatos XLS y CSV |
| Alimentación | Batería de litio de 3,6 VDC con una vida útil típica de dos años. Pack de baterías alcalinas disponible únicamente para CSA. Alimentación externa de 6 a 30 VDC o mediante lazo de 4–20 mA, ambas con batería interna de respaldo |
| Rango de temperatura | Con batería de litio: −40 a 158 °F (−40 a 70 °C). Con pack alcalino, únicamente para CSA: 20 a 140 °F (−7 a 60 °C). El contraste de la pantalla LCD disminuye por debajo de −4 °F (−20 °C) |
| Certificación MC-III EXP con envolvente de aluminio | CSA para Estados Unidos y Canadá: Class I, Division 1, Groups B, C y D, antiexplosiva, envolvente Type 4 y clase de temperatura T6. ATEX/IECEx: Category II, Group 2 para gas y polvo, Ex d IIC T6 Gb, Ex tD A21 IP66 T85 °C. Aprobación CE y cumplimiento de la Directiva EMC 2004/108/EC |
| Certificación MC-III EXP con envolvente de acero inoxidable 316 | ATEX/IECEx: Ex db IIC T6 Gb para gas y Ex tb IIIC T85 °C. Aprobación CE |
| Certificación MC-III WP | CSA para Estados Unidos y Canadá: Class I, Division 2, Groups A, B, C y D, envolvente Type 4 y clase de temperatura T5 |
| Materiales de la envolvente | EXP: aluminio de bajo contenido de cobre con recubrimiento epoxi o acero inoxidable 316. WP: fibra de vidrio y plástico |
| Corrección de presión y temperatura | Utiliza valores fijos de presión y temperatura ingresados mediante el software para PC del MC-III o calculados manualmente, junto con el factor de supercompresibilidad. No admite transmisores en tiempo real |
| Software de configuración | Incluido sin cargo. Compatible con Windows XP, 7 y 10 |
| Seguridad | Protección mediante contraseña desde el teclado frontal |
