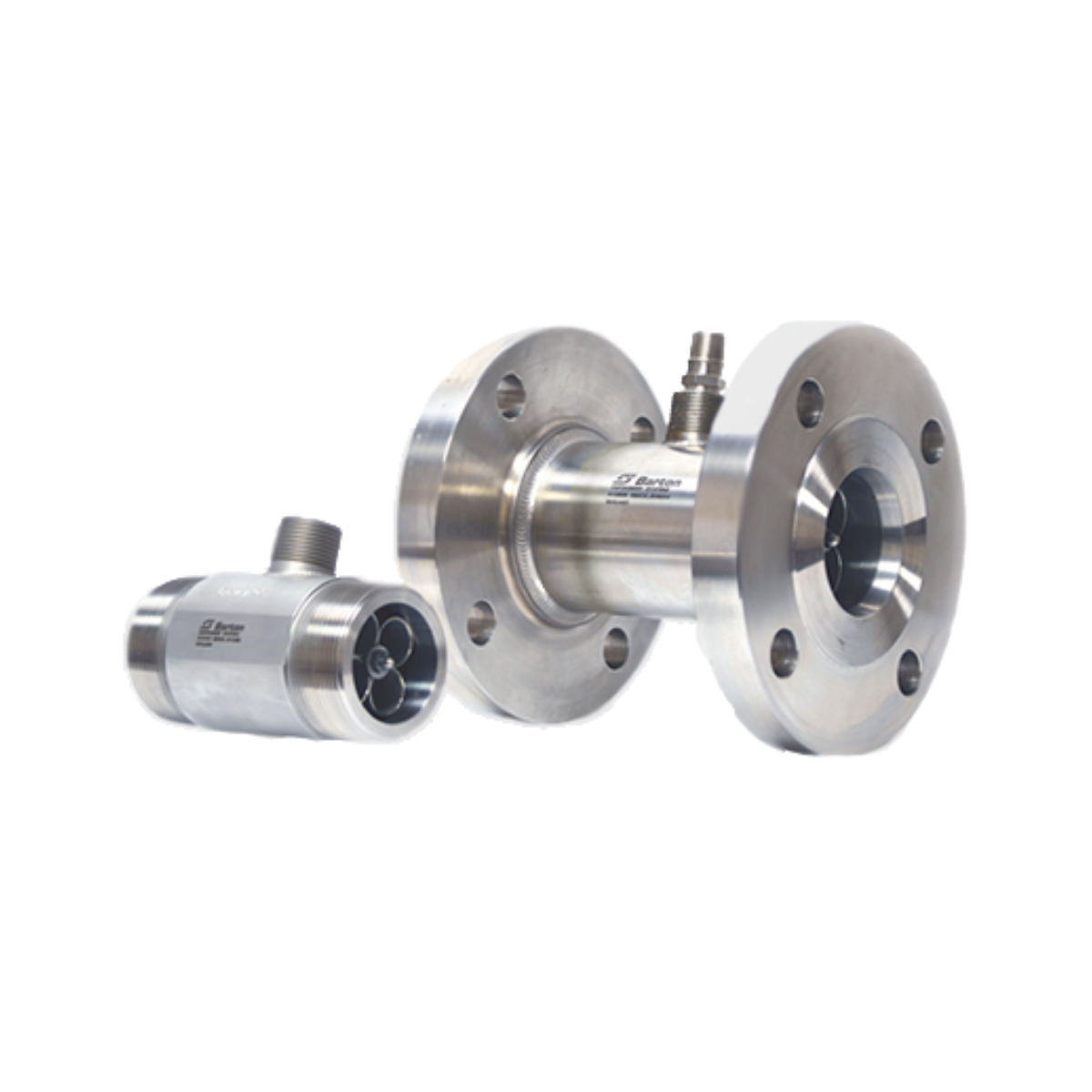

Medidor de turbina de gas BARTON Serie 7400

El medidor de turbina de gas BARTON Serie 7400 de Sensia (Cameron/Schlumberger) ofrece mediciones de calidad custody transfer para gas natural, transporte, petroquímica, refinación y aplicaciones aeroespaciales. Nuestra representada Sensia lo ofrece dentro de su línea de instrumentación de medición de flujo.

Aplicaciones

  • Medición de transferencia de custodia (custody transfer) de gas natural
  • Consumo de gas combustible
  • Recuperación de vapores
  • Fluidos criogénicos de alta presión
  • Producción, transporte y refinación de gas natural, petroquímica e industria aeroespacial

Funcionamiento

La velocidad del rotor es proporcional al caudal volumétrico del gas. Una bobina de reluctancia detecta el paso de cada álaba y genera una señal senoidal digital, sin necesidad de conversión A/D, compatible con totalizadores, computadores de flujo (flow computers) y unidades terminales remotas (RTU). Su diseño bidireccional simétrico ofrece igual precisión y capacidad en ambos sentidos de flujo.

Características

  • Alta precisión – repetibilidad de ±0.2% del caudal y linealidad de un único K-factor mejor a ±1.0% sobre el rango de medición, calidad custody transfer.
  • Respuesta rápida – el rotor responde en milisegundos, con precisión incluso en ambientes de flujo rápidamente cambiante.
  • Amplio rango – turndown típico mayor a 10:1 según densidad del gas, ampliable con electrónica de linealización opcional.
  • Diseño bidireccional simétrico – ideal para aplicaciones de flujo inverso, con igual precisión y capacidad en ambos sentidos.
  • Compacto y eficiente – maneja mayores caudales en un cuerpo más pequeño y con menor caída de presión.
  • Bajo mantenimiento – rodamientos sellados autolubricados con vida útil libre de mantenimiento de hasta 10 años.
  • Construcción unibody – cuerpos de 4" y menores mecanizados en material sólido, sin soldaduras de retención de presión.
  • Toma de presión integral – posicionada con precisión para medir presión en el propio medidor.

Especificaciones

Parámetro Valor
Tamaños nominales 3/4" a 12" (20 a 300 mm)
Conexiones Roscadas (BSP/NPT, 3/4"-2") o bridadas (ASME B16.5 / DIN, 3/4"-12")
Presión máxima Hasta 6.000 psi (41,3 MPa) según conexión y tamaño
Presión de trabajo (roscados) 5.000 psi (3/4"), 4.400 psi (1"), 3.200 psi (1½"), 2.650 psi (2")
Temperatura de proceso Estándar: -29°C a 150°C (-20°F a 302°F). Opcional: -196°C a 150°C (-320°F a 302°F)
Repetibilidad ±0.2% del caudal indicado
Linealidad ±1.0% (K-factor único, sobre el rango de medición)
Densidad de gas admitida 0,08 a 4,5 lbm/ft³ (1,25 a 73 kg/m³)
Caída de presión 1,8 psi (0,01 MPa) a caudal máximo (base aire, densidad 1,0 lbm/ft³)
Materiales Álabes del rotor: acero inoxidable 430. Rodamientos: acero inoxidable 440C con separadores Rulon®. Cuerpo/bridas: acero inoxidable 316
Salida Señal senoidal, 20 mV a 5 V pico a pico, frecuencia proporcional al caudal
Certificaciones CSA (áreas clasificadas Class I Div. 1, Grupos B, C, D), ATEX EEx d IIC, Measurement Canada Custody Transfer G-0210, CE (PED 97/23/CE)
Vida útil de rodamientos Hasta 10 años sin mantenimiento

Documentación

Ficha técnica BARTON Serie 7400
