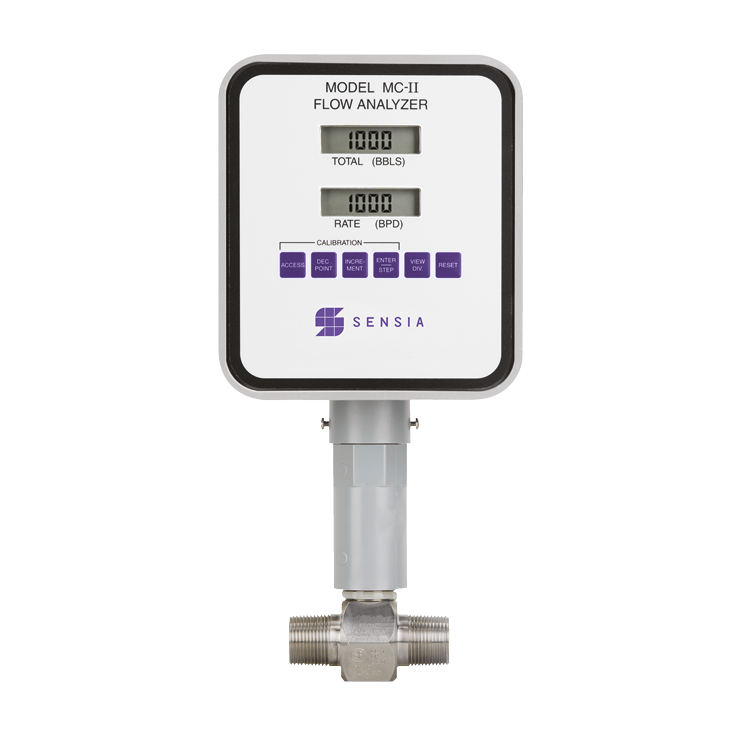

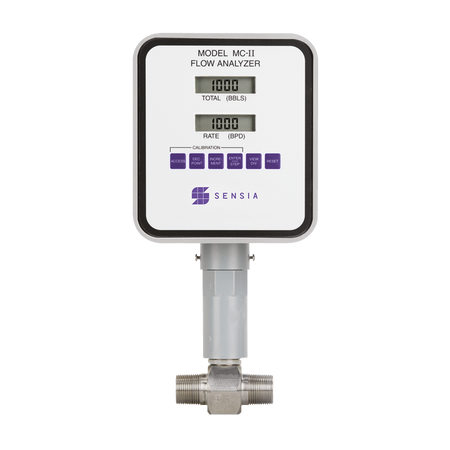

El NUFLO MC-II es un totalizador de caudal de lectura local que se combina con un medidor de turbina para indicar el volumen acumulado y el caudal instantáneo de líquidos y gases.
Su circuito CMOS de bajo consumo cuenta los pulsos generados por el medidor, los convierte en valores de volumen y caudal según la calibración cargada y los muestra en dos pantallas LCD de seis dígitos.
No requiere alimentación externa ni ajustes internos. Nuestra representada Sensia lo ofrece dentro de su línea NUFLO de electrónica para medidores de turbina.
El MC-II recibe del medidor de turbina una señal de onda senoidal AC o un pulso DC, tomada directamente del captador magnético (pickup) o de un preamplificador.
El microprocesador cuenta los pulsos y aplica el divisor de calibración para convertirlos en unidades de volumen. La pantalla LCD superior indica el total acumulado y la inferior muestra el caudal instantáneo.
El valor de caudal se actualiza una vez por segundo y la posición del punto decimal se ajusta automáticamente según las condiciones de caudal, lo que permite conservar la máxima resolución.
El equipo no incluye potenciómetros internos, puentes ni llaves de configuración. Una vez ingresado el factor de calibración del medidor, el MC-II calcula automáticamente el divisor correspondiente.
Los totales se guardan en una memoria no volátil mediante una tecla del panel frontal. La calibración se conserva incluso cuando el equipo no tiene batería.
| Parámetro | Especificación |
|---|---|
| Tipo | Analizador de caudal de lectura local para medidores de turbina |
| Dimensiones | 7,3 in de ancho × 8,3 in de alto × 3,4 in de profundidad (185 × 211 × 89 mm) |
| Peso de envío | 6 lb (2,7 kg), incluido el embalaje |
| Alimentación | Una batería de litio de 3,6 V, número de parte 100005111. Opción de pack de baterías alcalinas |
| Vida útil de la batería | Entre 3 y 5 años en promedio |
| Rango de temperatura | −40 a +140 °F (−40 a +60 °C) |
| Totalizador | Seis dígitos, caracteres de 0,5 in (12,7 mm) y registro en barriles, con opciones de 1/10 y 1/100 |
| Caudal | Seis dígitos, registro en barriles por día y actualización una vez por segundo |
| Divisor o factor de calibración | De 0,001 a 999999, con un límite de seis dígitos en la pantalla |
| Exactitud | ±1 conteo en el totalizador |
| Frecuencia de entrada | De 0 a 3500 Hz |
| Amplitud de entrada | De 30 a 3000 mV pico a pico |
| Tipo de señal admitida | Onda senoidal AC o pulso DC, proveniente del medidor o de un preamplificador |
| Cable de señal | 1 ft (0,3 m) |
| Montaje | Montaje directo sobre un adaptador de captador magnético resistente a la intemperie, roscado al medidor de turbina, con capacidad de giro e inclinación. Opción de montaje remoto sobre caño de 2 in, con cable de 10 ft (3 m). También se encuentran disponibles cables de mayor longitud |
| Certificaciones | Certificación CSA como equipo intrínsecamente seguro para áreas clasificadas Class I, Division 1, Groups A, B, C y D. Envolvente Type 4. Versión ATEX/IEC disponible |
| Salida de pulso opcional | Dos versiones disponibles: no intrínsecamente segura para áreas no clasificadas, número de parte 100005121; e intrínsecamente segura, número de parte 100005163 |
