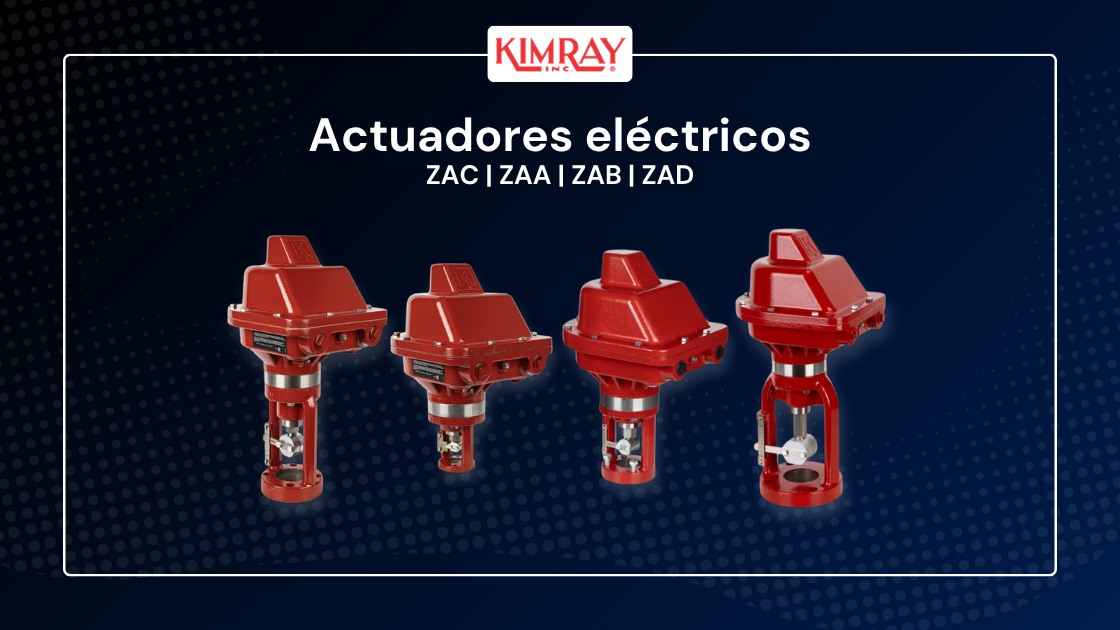

El actuador eléctrico Kimray es el componente que acciona físicamente las válvulas de control. Reemplaza el actuador neumático convencional por control eléctrico, eliminando el uso de gas natural como forma de accionamiento y habilitando el monitoreo remoto del proceso vía MODBUS.
| Modelo | Tamaño de válvula |
|---|---|
| ZAA | 1" |
| ZAB | 2" |
| ZAC | 3" – 4" |
| ZAD | 6", 8", 10" |
La electrónica, el funcionamiento y las especificaciones son idénticos en todos los modelos. Lo que cambia entre modelos es el yugo, el vástago y el bloque de acople.
¿Qué hace un actuador eléctrico?
Un actuador es el componente de una válvula que la mueve, abriéndola o cerrándola. El actuador eléctrico Kimray lo hace mediante señal eléctrica en lugar de señal neumática, generando el torque necesario para accionar la válvula a la posición requerida.
¿Dónde se usa?
- Separadores verticales y horizontales
- Gas lift e inyección de gas
- Plunger lift asistido por gas
- Descarga de líquidos y salida de gases a antorcha
- Regulación de back pressure y reducción de presión
- Regulación de caudal y en aplicaciones de control de temperatura en quemadores
¿Cómo funciona?
El actuador recibe una señal de entrada desde un controlador de proceso: analógica 4-20 mA para control modulante, discreta para aplicaciones de on-off, o MODBUS RS-485. Con esa señal genera el torque necesario para accionar la válvula, a una velocidad de hasta 1/2" por segundo.
La calibración se realiza directamente desde la pantalla OLED del actuador, sin laptop ni software externo. Ante corte de tensión, la batería de respaldo lleva la válvula a la posición de falla configurada.
Características
- Pantalla OLED con calibración en campo – Configuración y diagnóstico sin herramientas externas. Los LEDs del circuito indican en tiempo real el estado de la tensión de entrada y las señales analógicas.
- Batería de respaldo – Ante corte de alimentación, lleva la válvula a la posición de falla predefinida: completamente abierta, completamente cerrada o cualquier otro porcentaje elegido de apertura.
- Tres tipos de entrada – Analógica 4-20mA, discreta y MODBUS RS-485.
- Alimentación por línea o panel solar – Opera con tensión de línea o fuente solar, viable en locaciones remotas sin red eléctrica.
- Compatible con piloto eléctrico Kimray YEP – Integración directa para control autónomo sin RTU ni PLC. El YEP puede tomar la alimentación del propio actuador mediante loop power.
- Emisiones cero – Sin uso de gas natural como señal de control.
Beneficios
- Control de válvulas sin señal neumática
- Monitoreo y control remoto vía MODBUS
- Calibración en campo simple, rápida y sin software adicional
- Posición de falla configurable ante corte de alimentación
- Cuatro modelos para válvulas de 1" a 10" sin necesidad de adaptadores adicionales
