Hay un punto en el que un totalizador de lectura local deja de alcanzar. No suele avisarse de golpe: aparece cuando alguien pide el histórico de un mes y no existe, cuando el dato de una línea tiene que llegar al SCADA y no hay por dónde, o cuando hace falta demostrar que el factor de calibración no se tocó y no hay registro que lo respalde.

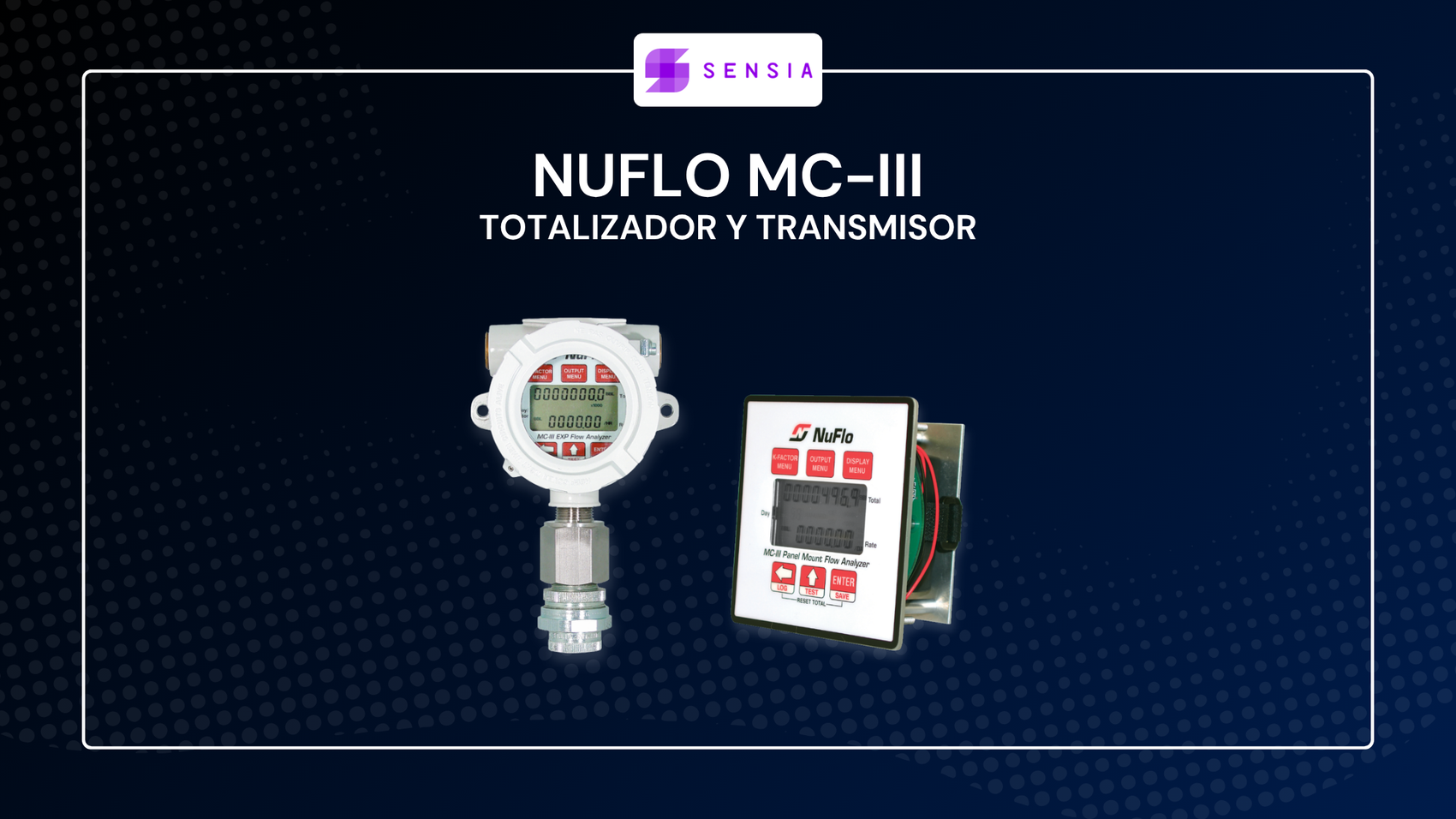

Ese es el escalón que ocupa el NUFLO MC-III de Sensia dentro de la línea NUFLO: sigue siendo un totalizador que se monta sobre un medidor de turbina, pero además transmite y guarda.
Si ya es tiempo de subir un escalón, estas son las tres señales principales
El dato tiene que salir del lugar. Si el número tiene que llegar a una sala de control o a un sistema de automatización sin que nadie vaya a leerlo, hace falta comunicaciones. El MC-III trae RS-485 con Modbus RTU y Enron Modbus, y salida analógica de 4-20 mA alimentada por lazo.
Hace falta historial. Cuando alguien pregunta cuánto pasó ayer, o la semana pasada, la respuesta no puede depender de que alguien lo haya anotado. El MC-III guarda 384 registros diarios, 768 horarios y 345 de eventos, y el archivo completo se descarga por Modbus en menos de un minuto.
Hace falta trazabilidad. Los registros de eventos anotan los cambios de factor de calibración y los cambios de configuración de entrada. Eso deja rastro de quién movió qué, que es distinto de simplemente tener el total.
El diferencial del MC-III
Además de comunicar y guardar, el MC-III corrige mejor la medición.
La linealización de hasta 12 puntos es la diferencia más concreta. Un medidor de turbina no tiene el mismo factor de calibración en todo su rango: se aparta en los extremos. Con un solo factor, ese apartamiento se traslada entero al total. Con una curva de hasta 12 puntos, el equipo aplica el factor que corresponde al caudal que está pasando en ese momento.
Para gas, el equipo permite cargar presión, temperatura y factor de supercompresibilidad por software y corregir el volumen a condiciones estándar. Las unidades de totalización incluyen pie cúbico estándar además de barril, galón, litro y metro cúbico.
Tres cajas para tres situaciones
El MC-III no es un solo equipo, son tres envolventes sobre la misma electrónica, y elegir mal la caja es el error más caro de esta familia:
- MC-III EXP, antiexplosiva. Certificación CSA para Estados Unidos y Canadá Class I, Division 1, Groups B, C, D, envolvente Type 4 y clase de temperatura T6, más aprobación ATEX/IECEx. Va en aluminio con recubrimiento epoxi, o en acero inoxidable 316 para condiciones de offshore.
- MC-III WP, a prueba de intemperie. Protección por técnicas no incendivas, certificación CSA Class I, Division 2, Groups A, B, C, D, envolvente Type 4 y clase T5. Es la opción de menor costo de compra e instalación cuando el área lo permite.
- MC-III PM, para montaje en tablero, formato 1/4 DIN. No tiene certificación de área clasificada: va en área general.
En Comsert representamos la línea NUFLO de Sensia y acompañamos la selección según la aplicación concreta. Si estás definiendo la electrónica de medición de una instalación, escribinos a través de comsert.com.ar/contacto.
