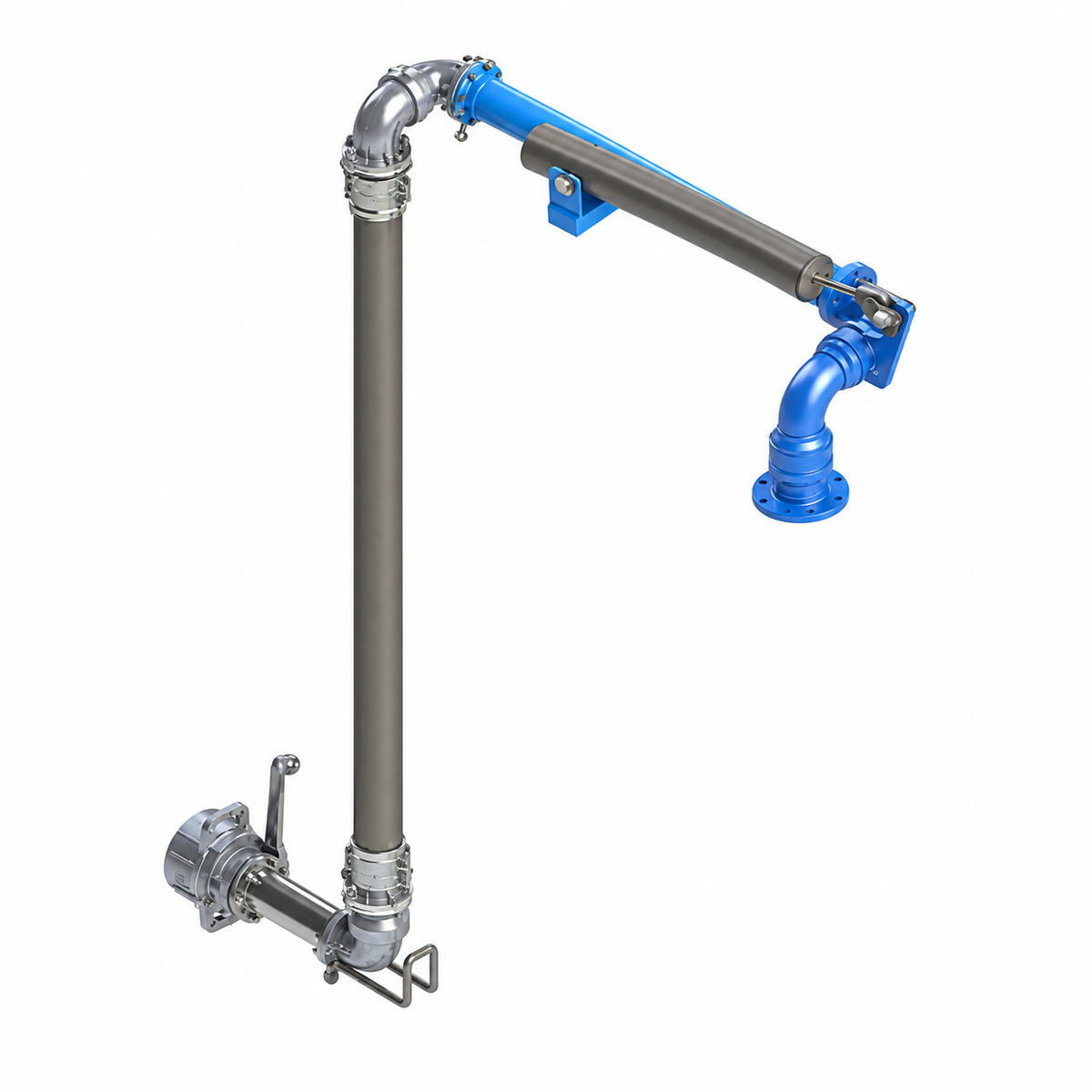

Brazo de carga inferior Carbis Loadtec

El brazo de carga inferior conecta la línea de la terminal a las bocas de bajo nivel del camión cisterna, lo que permite cargar varios compartimentos en simultáneo y disponer de alarmas automáticas de alto nivel para cada uno. Es la configuración que reemplazó a la manguera suelta en la mayoría de las terminales de combustibles: el operario no manipula peso, la conexión queda paralela a la cisterna y el equipo admite acoplamientos de ruptura para el desacople de emergencia. Nuestra representada Carbis Loadtec lo ofrece dentro de su línea de brazos de carga de cisternas, como producto independiente o integrado a sus patines de medición.

Aplicaciones

• Carga de camiones cisterna de combustibles por conexiones de bajo nivel, con hasta seis brazos de líquido y uno de vapor por bahía.
• Descarga inferior de camiones y vagones cisterna.
• Trasvase de productos químicos con manguera de material compuesto resistente al producto.
• Terminales con acopladores API y necesidad de desacople de emergencia.
• Bahías de carga integradas a patines de medición con controlador de lotes.
• Cisternas cuya altura varía durante el llenado o la descarga.

Funcionamiento

El brazo se apoya en cilindros de resorte que permiten ajustar con facilidad la posición vertical y absorber el peso del conjunto, de modo que el operario maniobra la conexión sin cargar el equipo. La configuración estándar de cinco eslabones giratorios fue durante años un método fiable y limpio, pero cuando el extremo de conexión lleva componentes de gran peso, como una válvula de bola o un acoplamiento de ruptura, el brazo se vuelve difícil de manejar. Para que la carga siga siendo una operación de una sola persona, Carbis Loadtec ofrece un diseño de seis rótulas: el movimiento completo de tres ejes en la conexión acompaña los cambios de altura de la cisterna durante el llenado o la descarga y mantiene la conexión del brazo paralela a la cisterna, evitando tensiones en las bocas.

Características

• Diseño de seis rótulas – movimiento completo de tres ejes en la conexión a la cisterna, operable por una sola persona.
• Configuración estándar de cinco eslabones giratorios – disponible para instalaciones donde el extremo de conexión es liviano.
• Hasta seis brazos de líquido y uno de vapor por bahía – permite cargar varios compartimentos en simultáneo.
• Cilindros de resorte – ajuste vertical simple y peso manipulado nulo para el operario.
• Manguera de material compuesto de fabricación propia – larga vida útil y resistencia a productos químicos.
• Acopladores API – gama completa del fabricante para la conexión a la cisterna.
• Acoplamientos de ruptura opcionales – protección contra el arranque en carretera con el brazo conectado.
• Integrable a patines de medición – soluciones completas de llenado que cumplen las normas funcionales y de diseño reconocidas.
• Junta giratoria SJ400 – simple pista de bolas, perfil bajo y brazo compacto, importante cuando se requiere drenaje por gravedad.

Especificaciones

Documentación

Folleto técnico Carbis Loadtec, brazos de carga de cisternas: Descargar PDF

Nota técnica relacionada: Brazos de carga de cisternas: carga superior, carga inferior y estación de carga inferior
