Estación de carga inferior Carbis Loadtec

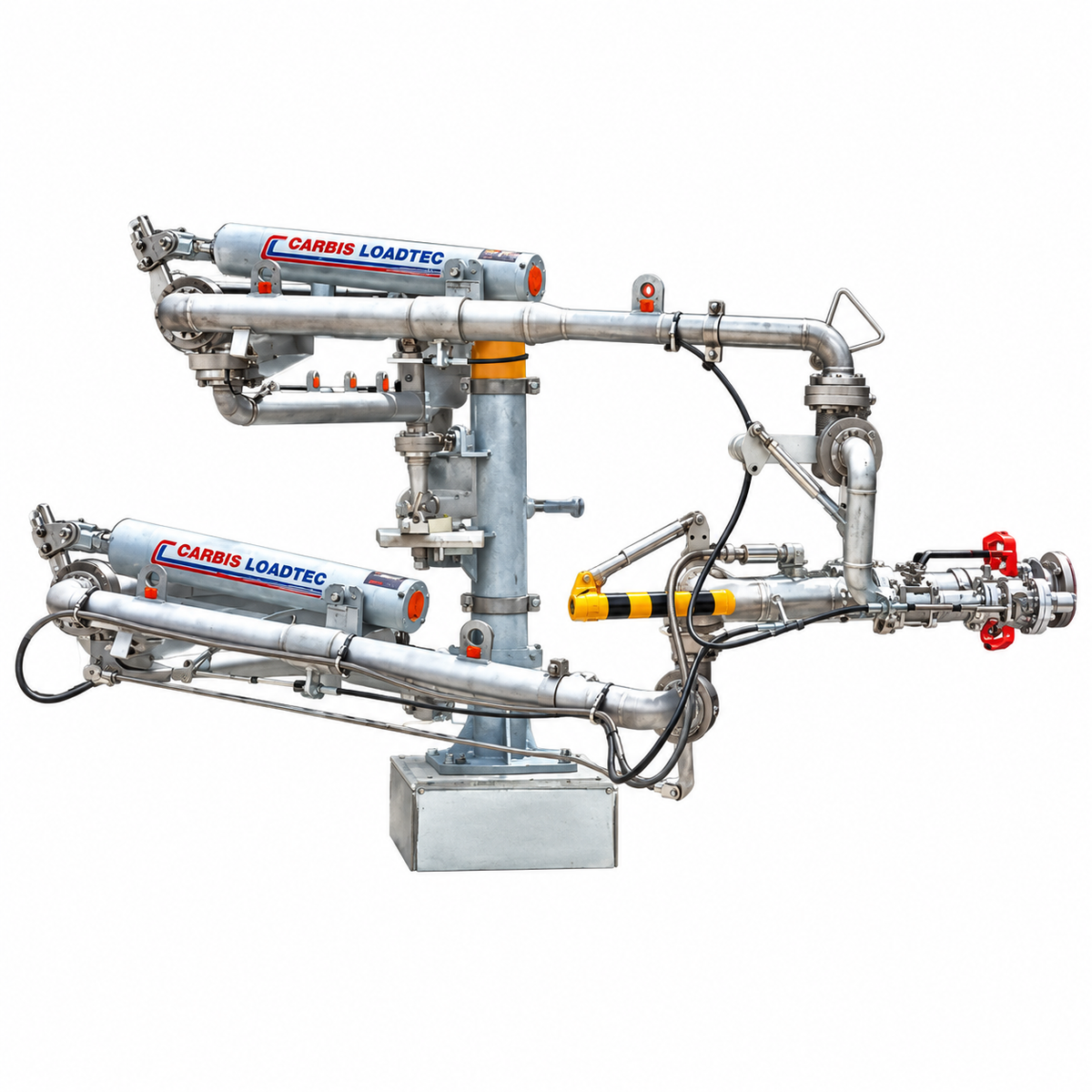

La estación de carga inferior es el conjunto de brazos diseñado específicamente para trasvasar líquidos y gases en los que es necesario el retorno de vapores. Resuelve la carga y descarga inferior de camiones cisterna y vagones cisterna con conexiones de brida o mediante acoplamiento, y tiene un gran alcance, lo que la hace adecuada para aplicaciones en las que la brida de conexión de la cisterna no puede colocarse con precisión. Nuestra representada Carbis Loadtec la ofrece dentro de su línea de brazos de carga de cisternas, con brazo de líquido y brazo de vapor sobre la misma estación.

Aplicaciones

• Carga y descarga inferior de camiones cisterna con retorno obligatorio de vapores.
• Carga de vagones cisterna con conexiones de brida o acoplamiento.
• Terminales de productos químicos y combustibles con requisitos de control de emisiones.
• Trasvase de gases licuados donde el vapor desplazado debe volver a la línea.
• Bahías con flotas heterogéneas, donde la posición de las conexiones varía entre vehículos.
• Instalaciones que requieren desacople de emergencia sobre los brazos de carga y de vapor.

Funcionamiento

La estación monta un brazo de líquido y un brazo de recuperación de vapores sobre la misma estructura. El equilibrado se resuelve con un resorte encapsulado, y la calidad de las juntas giratorias mantiene el manejo sencillo pese al tamaño del conjunto. Los últimos desarrollos permitieron llevar la articulación a seis juntas giratorias por brazo, lo que da un movimiento real de tres ejes en la conexión con la cisterna y facilita operar un brazo cargado con válvulas o accesorios. Los brazos pueden diseñarse para conectarse al lateral y a la parte trasera de la cisterna, y también cruzarse entre sí para adaptarse a la configuración de conexiones de cada flota.

Características

• Brazo de líquido y brazo de vapor – la estación resuelve el retorno de vapores sobre la misma estructura.
• Seis articulaciones giratorias por brazo – movimiento real de tres ejes en la conexión a la cisterna.
• Equilibrado por resorte encapsulado – manejo sencillo aun con el brazo cargado con válvulas y accesorios.
• Gran alcance – tolera flotas cuya brida de conexión no queda posicionada con precisión.
• Conexión lateral y trasera – los brazos se diseñan según la disposición de bocas de la cisterna.
• Brazos cruzados – configuración disponible cuando las conexiones lo requieren.
• Compatible con camión y vagón cisterna – conexión por brida o por acoplamiento.
• Desacople de emergencia – acopladores de liberación de emergencia sobre brazos de carga y de vapor.
• Junta giratoria SJ400 – simple pista de bolas, perfil bajo y conjunto compacto.

Especificaciones

Documentación

Folleto técnico Carbis Loadtec, brazos de carga de cisternas: Descargar PDF

Nota técnica relacionada: Brazos de carga de cisternas: carga superior, carga inferior y estación de carga inferior
