La válvula OmniSeal EPV (Expanding Plug Valve) de Omni Valve es una válvula de tapón expansible de doble sello para servicio de aislamiento de alta integridad en petróleo y gas. Los sellos montados sobre los slips se retraen durante la rotación y solo expanden contra el cuerpo cuando la válvula termina de cerrar, de modo que el bloqueo aguas arriba y aguas abajo es mecánico y verificable desde la purga de la cavidad intermedia. Nuestra representada Omni Valve la ofrece dentro de su línea de válvulas de doble bloqueo y purga.

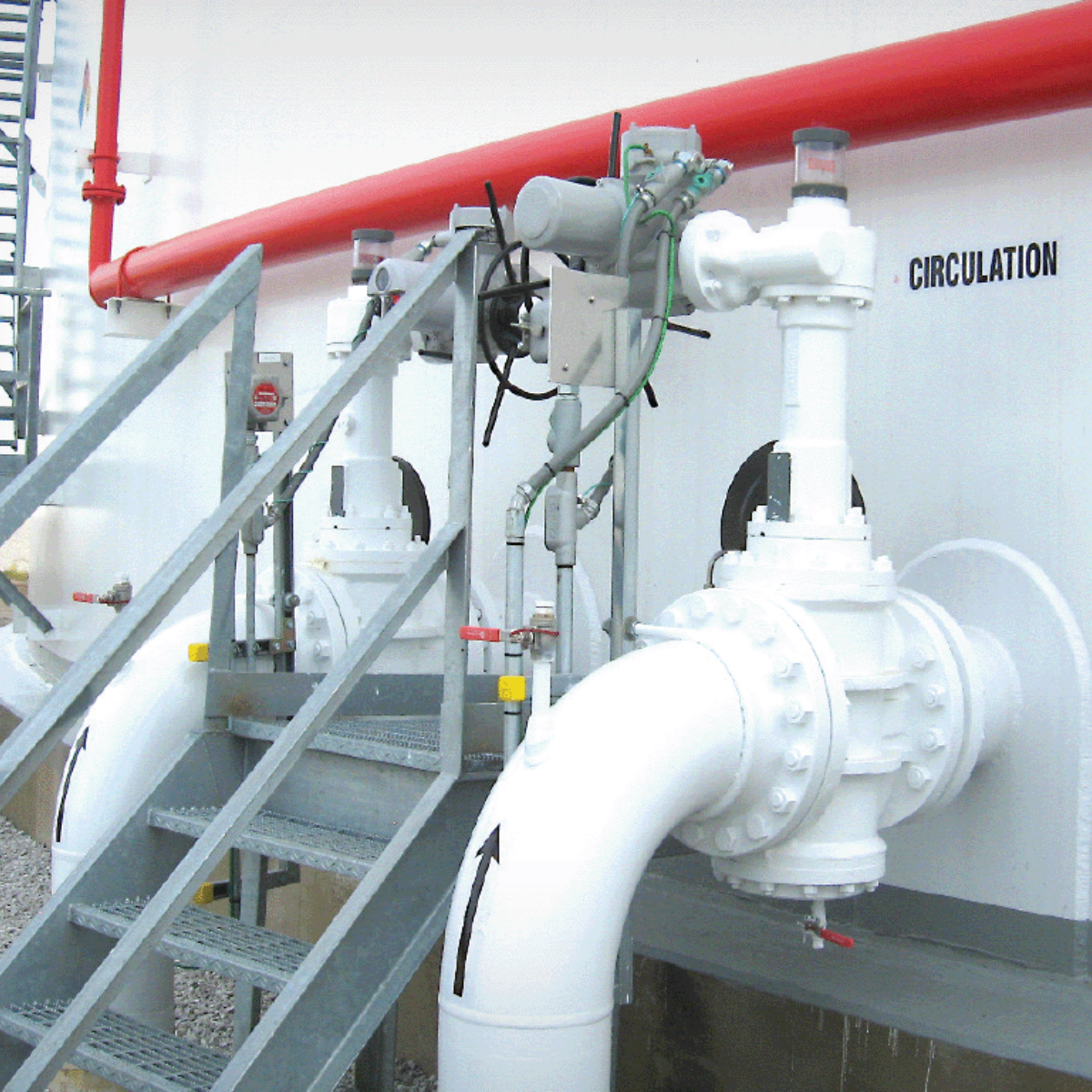

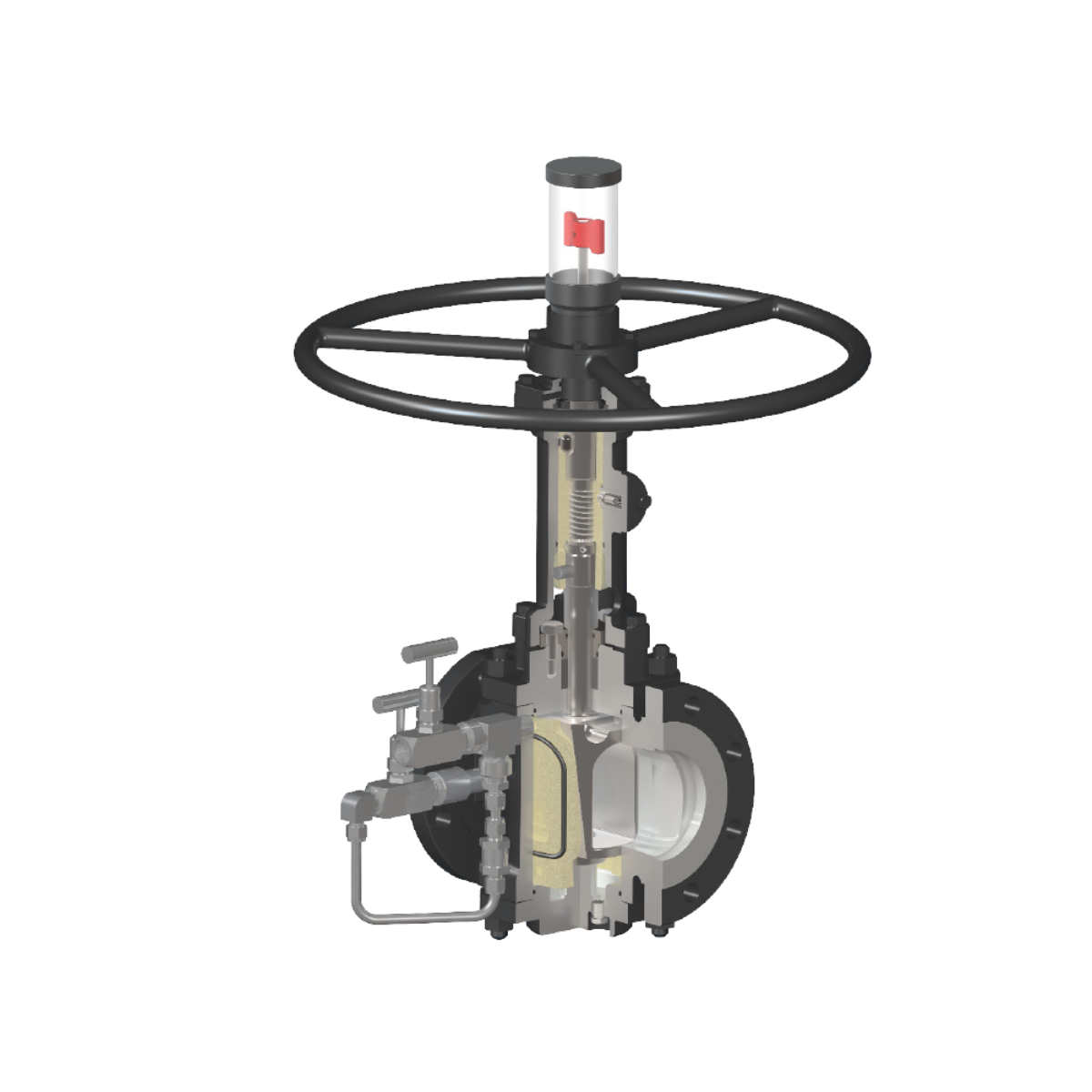

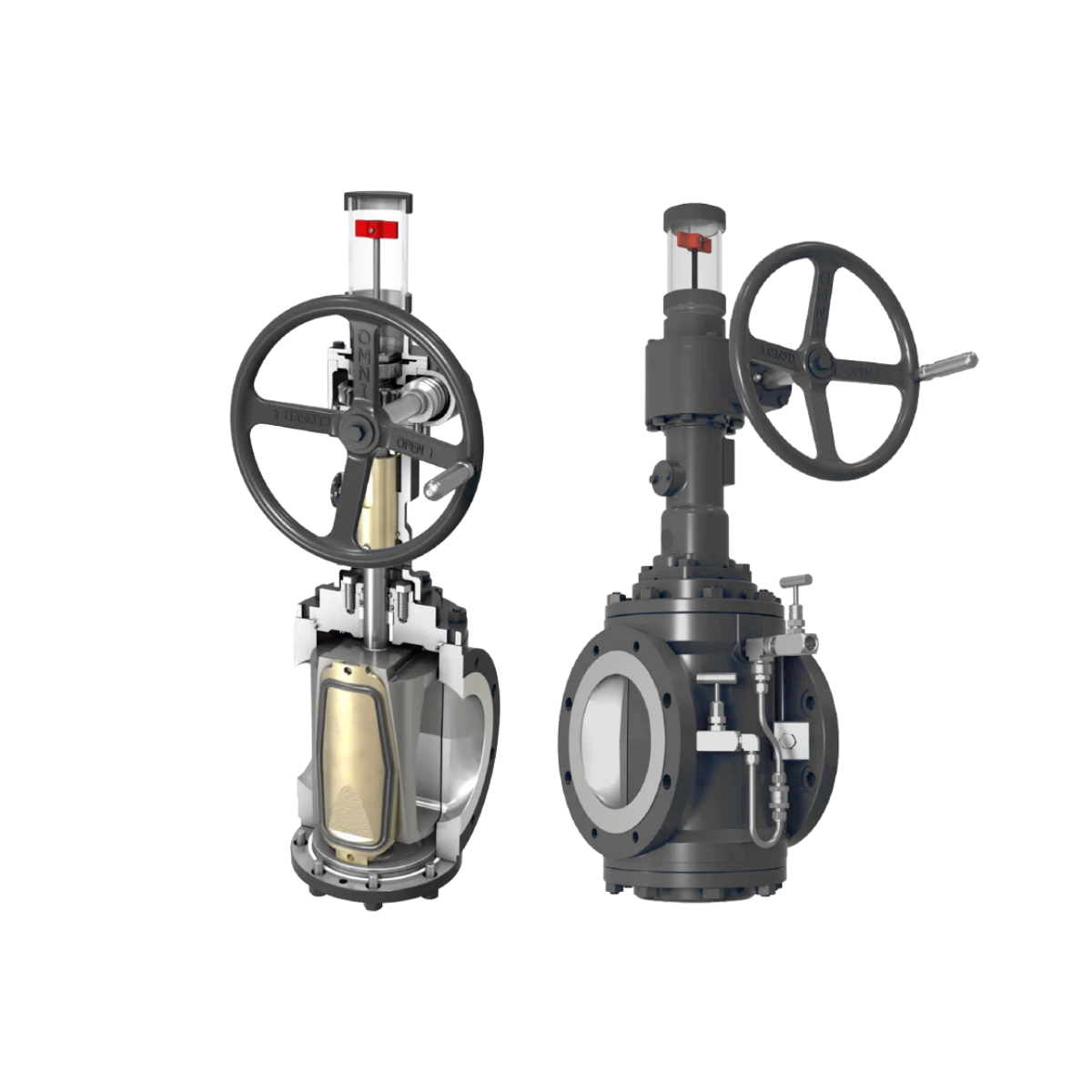

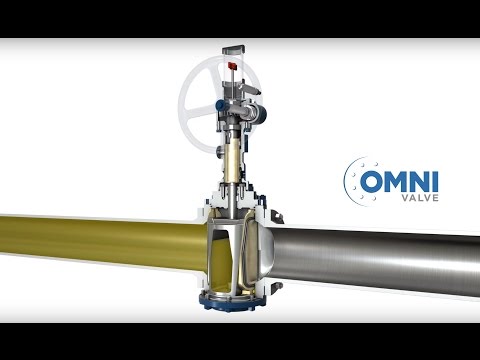

El tapón cónico gira 90 grados de abierto a cerrado. Durante ese giro los sellos resilientes están retraídos hacia adentro y separados de la superficie del cuerpo, por lo que no se arrastran contra él en cada maniobra. Recién cuando el tapón termina de bajar, los slips se expanden y los sellos apoyan contra el cuerpo aguas arriba y aguas abajo al mismo tiempo. El cierre no depende de la presión de línea para asentar y se verifica desde el puerto de purga.
| Parámetro | Valor |
|---|---|
| Medidas | 2, 3, 4, 6, 8, 10, 12, 14, 16, 18, 20, 24, 28, 30 y 36 in |
| Clases de presión | ANSI 150, 300, 600 y 900 |
| Temperatura, rango estándar | -20 a 400 °F (-29 a 204 °C) |
| Temperatura, baja temperatura | -49 a 400 °F (-45 a 204 °C) |
| Cuerpo, rango estándar | Fundición ASTM A216 WCC |
| Bonete y placa inferior, rango estándar | Fundición ASTM A216 WCC o forjado ASTM A350 LF6 CL2 |
| Slips, rango estándar | Hierro dúctil ASTM A395 GR 60-40-18 |
| Cuerpo, bonete y slips, baja temperatura | Fundición ASTM A352 LCC (placa inferior en A352 LCC o forjado A350 LF6 CL2) |
| O-rings y sellos de slip | Viton B (estándar) / Viton GFLT (baja temperatura). Doble reforzados desde clase 300 |
| Empaquetadura de vástago y juntas | Grafito flexible preformado |
| Recubrimiento de superficies de sellado | Niquelado electrolítico (electroless nickel plating) |
| Sistema de alivio | Purga manual a atmósfera con alivio térmico aguas arriba, válvula de retención a 25 psi ajustable de 1 a 100 psi |
| Bridas | Perforadas según ANSI o DIN |
| Norma de diseño | Monogramada API 6D, fabricada bajo ISO 9001 |
| Ensayo al fuego | API 607 y API 6FA |
| Servicio con H₂S | NACE MR0175 / ISO 15156 |
| Otras certificaciones | CE/PED, CRN y TA-Luft |
| Dimensionamiento de actuador eléctrico | 25 % por encima del torque de desasiento de tabla |
Ficha técnica OmniSeal EPV: Descargar PDF
Cómo funciona el tapón expansible, el sistema de alivio y qué mirar antes de especificarla: Doble bloqueo y purga: por qué una sola válvula puede reemplazar a dos.
