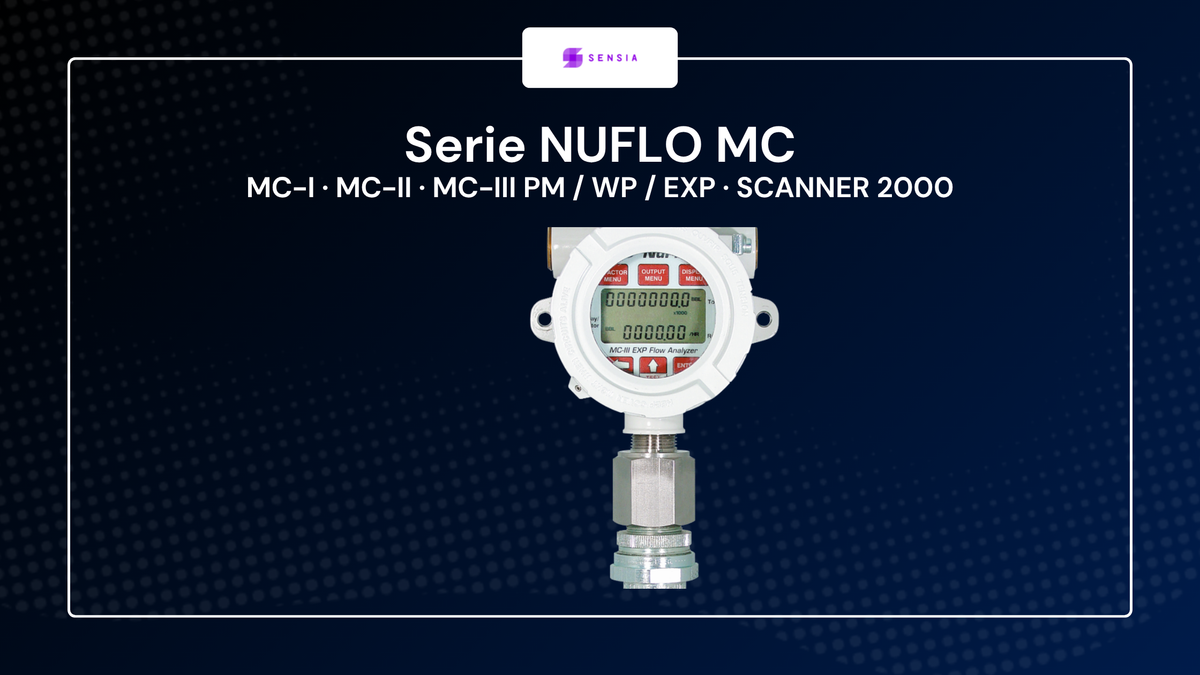

Cuando hay que elegir la electrónica que va sobre un medidor de turbina, el problema no suele ser técnico sino de encuadre: no está claro dónde termina un modelo y empieza el otro. La serie NUFLO MC de Sensia cubre desde un equipo portátil hasta un computador de caudal (flow computer), y elegir de más encarece la instalación tanto como elegir de menos la deja ciega.
Esta es la línea completa, ordenada de menor a mayor capacidad.
MC-I: verificaciones puntuales, portátil
Es un totalizador portátil, pensado para verificaciones puntuales (spot checking) sobre medidores que no tienen electrónica instalada, o donde la electrónica existente no muestra el dato en el lugar. Se traslada de un punto a otro y el operador apoya el captador (pickup) en el alojamiento maquinado del medidor.
Funciona con un pack de batería alcalina, con una autonomía mínima de un año. Display de seis dígitos para total y seis para caudal, con actualización cada 4 segundos. Certificación de seguridad intrínseca (intrinsically safe) cCSAus.
No tiene salidas ni comunicaciones. Es un instrumento de verificación, no de instalación permanente.
MC-II: lectura local permanente
Es el equipo de lectura local (local display) instalado en forma fija. Se monta directo sobre el medidor de turbina y funciona de tres a cinco años con una sola batería de litio de 3,6 V, sin alimentación externa.
Display doble de seis dígitos en negrita, total arriba y caudal abajo. Envolvente a prueba de intemperie (weatherproof) de plástico, de −40 a 60 °C. Certificación de seguridad intrínseca cCSAus o ATEX/IEC.
Admite una salida de pulso (pulse output) opcional, pero solo para área no clasificada. La corrección por presión y temperatura se hace con valores fijos calculados a mano. No tiene comunicaciones ni registro de históricos.
Es el equipo correcto cuando alguien va físicamente hasta el punto a leer el número.
MC-III: cuando el dato tiene que salir del lugar
Acá está el salto de la línea. El MC-III sigue siendo un totalizador —display de ocho dígitos para el total y seis para el caudal, con caracteres de 0,3 pulgadas— pero además transmite y guarda:
- Salida 4-20 mA alimentada por lazo (loop-powered), de 16 bits
- Salida de pulso y salida amplificada y cuadrada (amp & square)
- RS-485 con Modbus RTU y Enron Modbus, hasta 115.2 kbaud
- Registro de históricos: 384 diarios, 768 horarios y 345 de eventos, descargables en menos de un minuto
- Linealización de turbina (turbine linearization) de 1 a 12 puntos
- Software de configuración para PC, sin cargo
La corrección de gas se hace con presión y temperatura fijas más el factor de supercompresibilidad, cargados por el software. No admite transmisores en vivo.
El MC-III no es un solo equipo: es la misma electrónica en tres envolventes distintas, y elegir mal la caja es el error más caro de esta familia.
MC-III PM, montaje en tablero (panel mount)
Formato 1/4 DIN, de 3.62 in x 3.62 in. Ahorra espacio dentro de un tablero. No tiene certificación de área clasificada: va en área general.
MC-III WP, a prueba de intemperie (weatherproof)
Envolvente de fibra de vidrio y plástico, con protección por técnicas no incendivas (nonincendive). Certificación CSA Class I, Division 2, Groups A, B, C, D, envolvente Type 4, clase de temperatura T5. Es la opción de menor costo de compra e instalación cuando el área lo permite.
MC-III EXP, antiexplosivo (explosion-proof)
Certificación CSA Class I, Division 1, Groups B, C, D, envolvente Type 4 y clase T6, más aprobación ATEX/IECEx (Ex d IIC T6 Gb). Va en aluminio de bajo cobre con recubrimiento epoxi, o en acero inoxidable 316. Es el único totalizador de la línea con envolvente antiexplosiva: el otro equipo de la serie que entra en Division 1 es el Scanner 2000, que ya es un computador de caudal.
Scanner 2000: computador de caudal
Cuando la aplicación exige compensación de presión y temperatura en vivo, ya no alcanza un totalizador. El Scanner 2000 es un computador de caudal antiexplosivo (cCSAus y ATEX/IEC), con cálculo AGA 7 para gas y API 11.1 para líquidos, dos puertos RS-485 con Modbus y control proporcional-integral-derivativo (PID) opcional. La salida 4-20 mA es opcional. Admite FOUNDATION fieldbus opcional y comunicación inalámbrica con el Model 2100.
La línea completa, lado a lado
| MC-I | MC-II | MC-III PM | MC-III WP | MC-III EXP | Scanner 2000 | |
|---|---|---|---|---|---|---|
| Envolvente | Portátil, a prueba de intemperie | A prueba de intemperie | Montaje en tablero | A prueba de intemperie | Antiexplosiva | Antiexplosiva |
| Área clasificada | Seguridad intrínseca | Seguridad intrínseca | Área general | Class I, Div. 2 | Class I, Div. 1 | Class I, Div. 1 |
| Salida 4-20 mA | No | No | Sí | Sí | Sí | Opcional |
| Modbus | No | No | Sí | Sí | Sí | Sí |
| Registro de históricos | No | No | Sí | Sí | Sí | Sí |
| Linealización | No | No | 1 a 12 puntos | 1 a 12 puntos | 1 a 12 puntos | 1 a 12 puntos |
| Corrección P y T | No | Fija, calculada a mano | Fija, por software | Fija, por software | Fija, por software | En vivo, AGA 7 o API 11.1 |
Cómo elegir en tres preguntas
- ¿Es una instalación fija o una verificación puntual? Si es puntual, MC-I.
- ¿El dato tiene que salir del lugar? Si alguien lo lee en sitio, MC-II. Si tiene que llegar a un SCADA, MC-III.
- ¿La presión y la temperatura son estables? Si varían de manera significativa y hace falta corregir en tiempo real, Scanner 2000.
Y una cuarta, que define la caja del MC-III: ¿en qué área se instala? Tablero en área general, PM. Division 2, WP. Division 1, EXP.
